画像ファイル名：1768399088317.jpg-(2017668 B)
2017668 B木ガンキャノンNameくまぷん26/01/14(水)22:58:08 IP:60.144.*(bbtec.net)No.201880そうだねx17 27年1月頃消えます
今年もよろしくお願いいたします。
遅くなりましたが、1/60サイズになります。
…1無題Nameくまぷん 26/01/14(水)22:59:26 IP:60.144.*(bbtec.net)No.201881そうだねx1

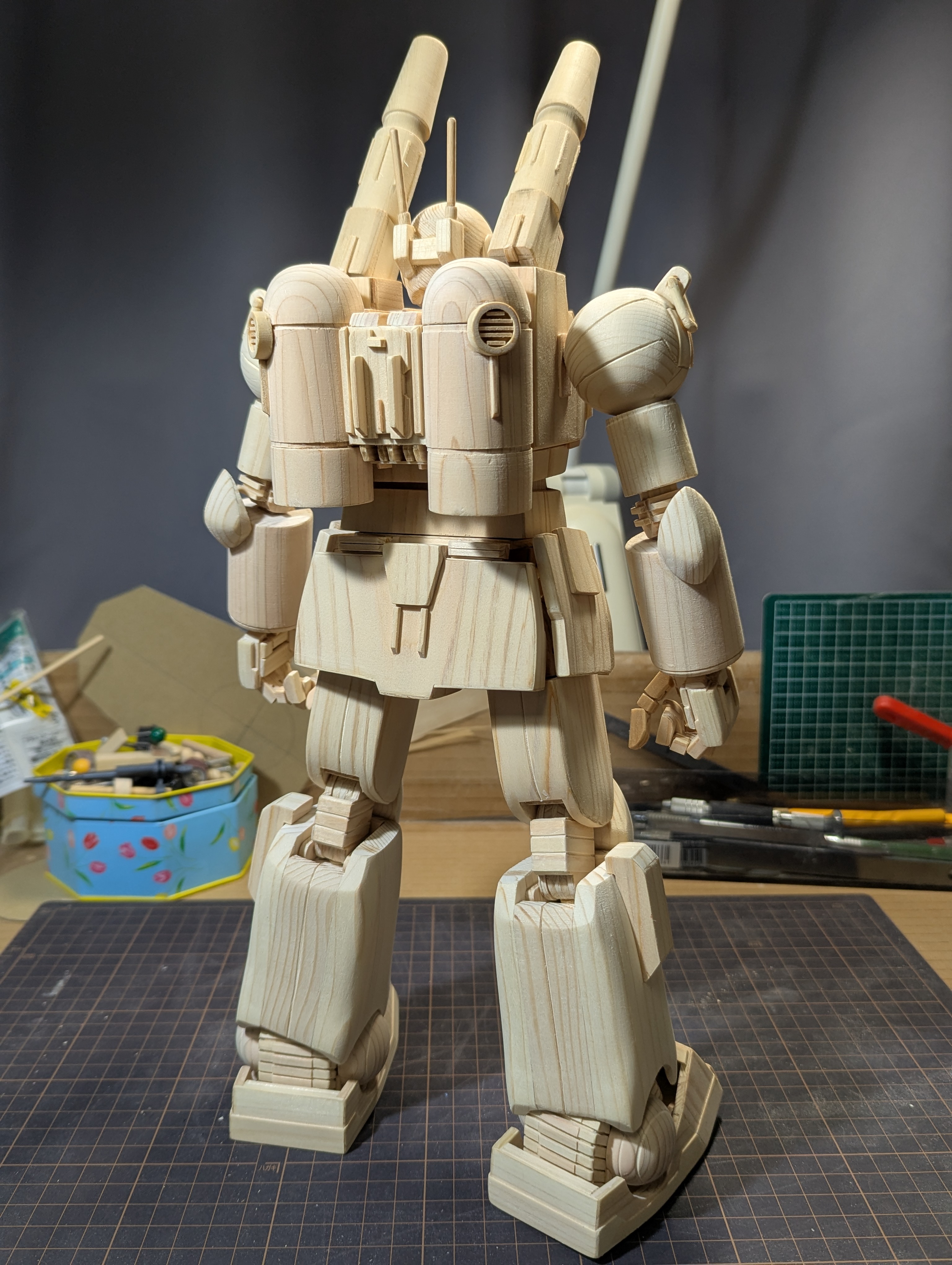

    1768399166023.jpg-(2394636 B)
2394636 B
本文無し

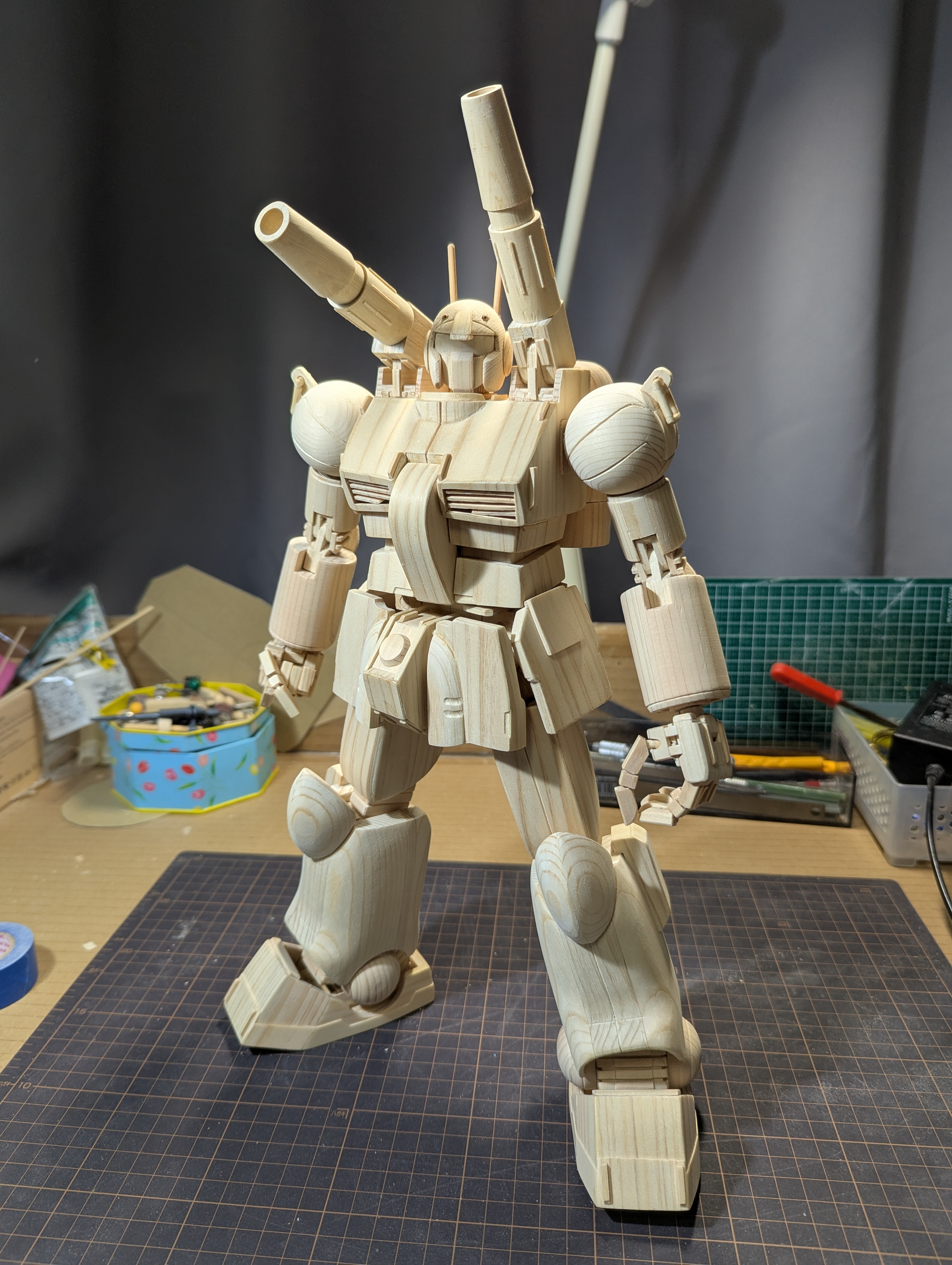

…2無題Nameくまぷん 26/01/14(水)23:00:21 IP:60.144.*(bbtec.net)No.201882そうだねx1
    1768399221750.jpg-(2617668 B)
2617668 B
本文無し

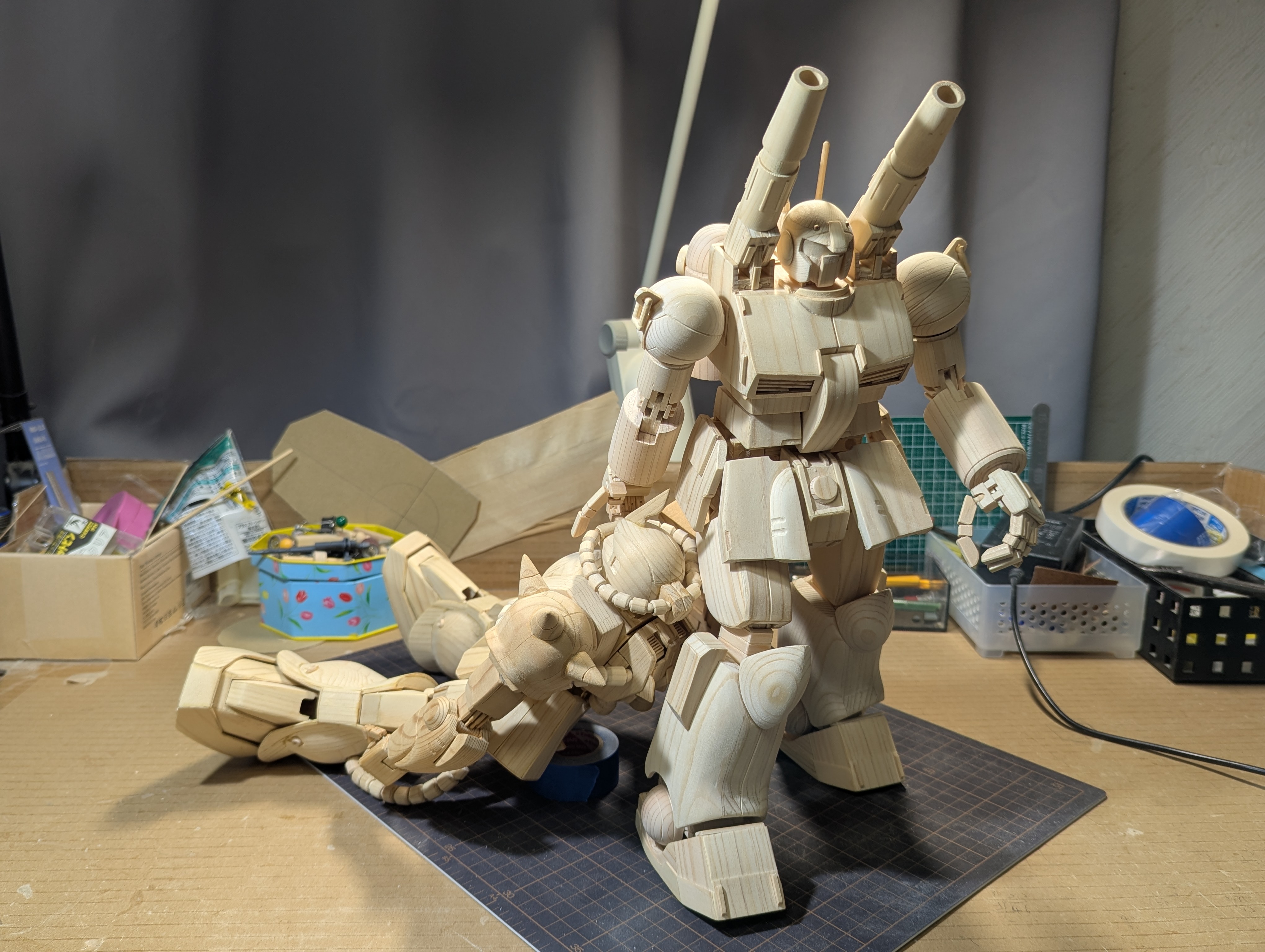

…3無題Nameくまぷん 26/01/14(水)23:01:49 IP:60.144.*(bbtec.net)No.201883そうだねx3
    1768399309473.jpg-(2109996 B)
2109996 B
本文無し

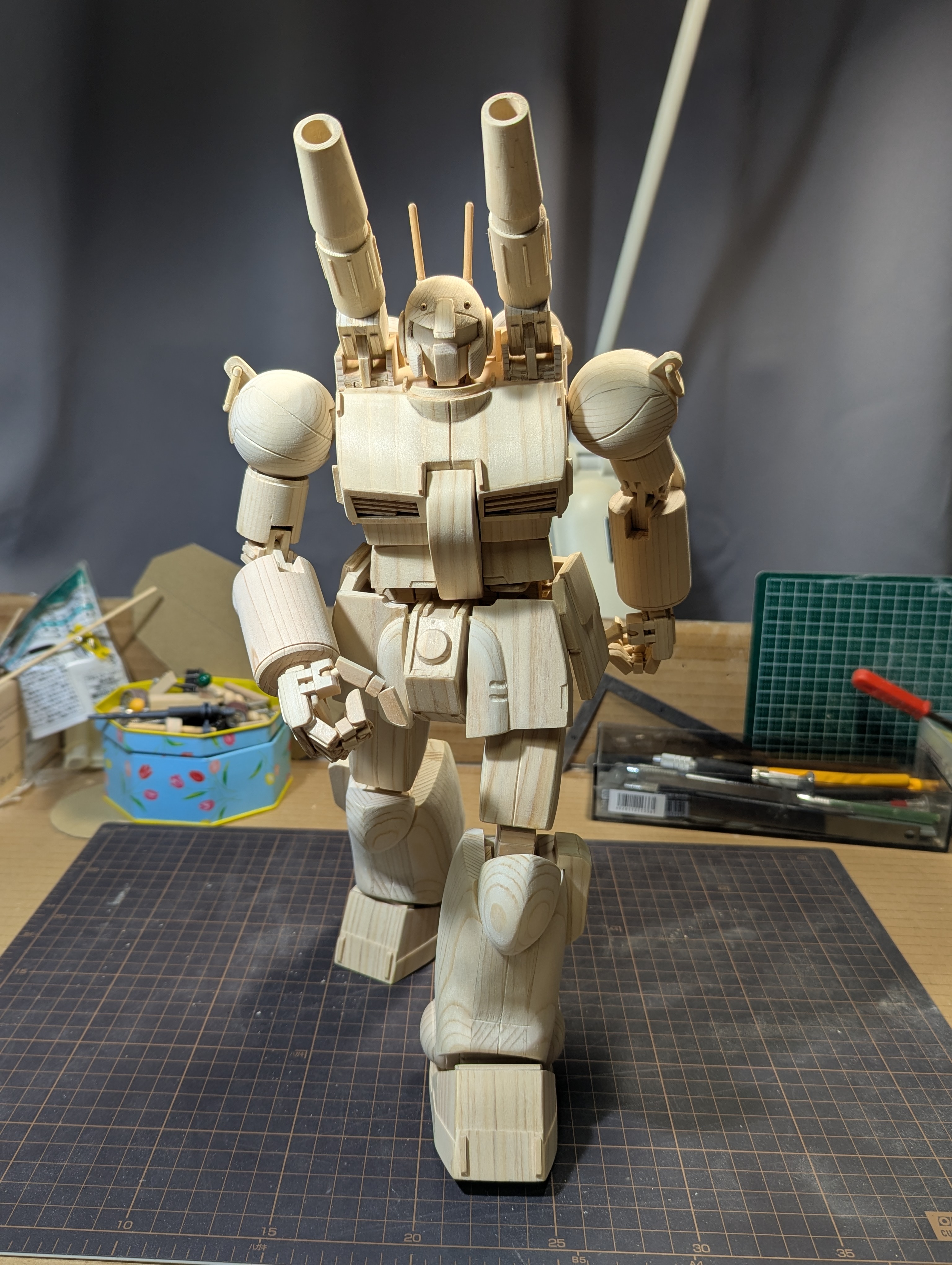

…4無題Nameくまぷん 26/01/14(水)23:03:05 IP:60.144.*(bbtec.net)No.201884そうだねx1
    1768399385215.jpg-(2298418 B)
2298418 B
本文無し
…5無題Nameくまぷん 26/01/14(水)23:06:34 IP:60.144.*(bbtec.net)No.201885そうだねx1
    1768399594404.jpg-(2393801 B)
2393801 B

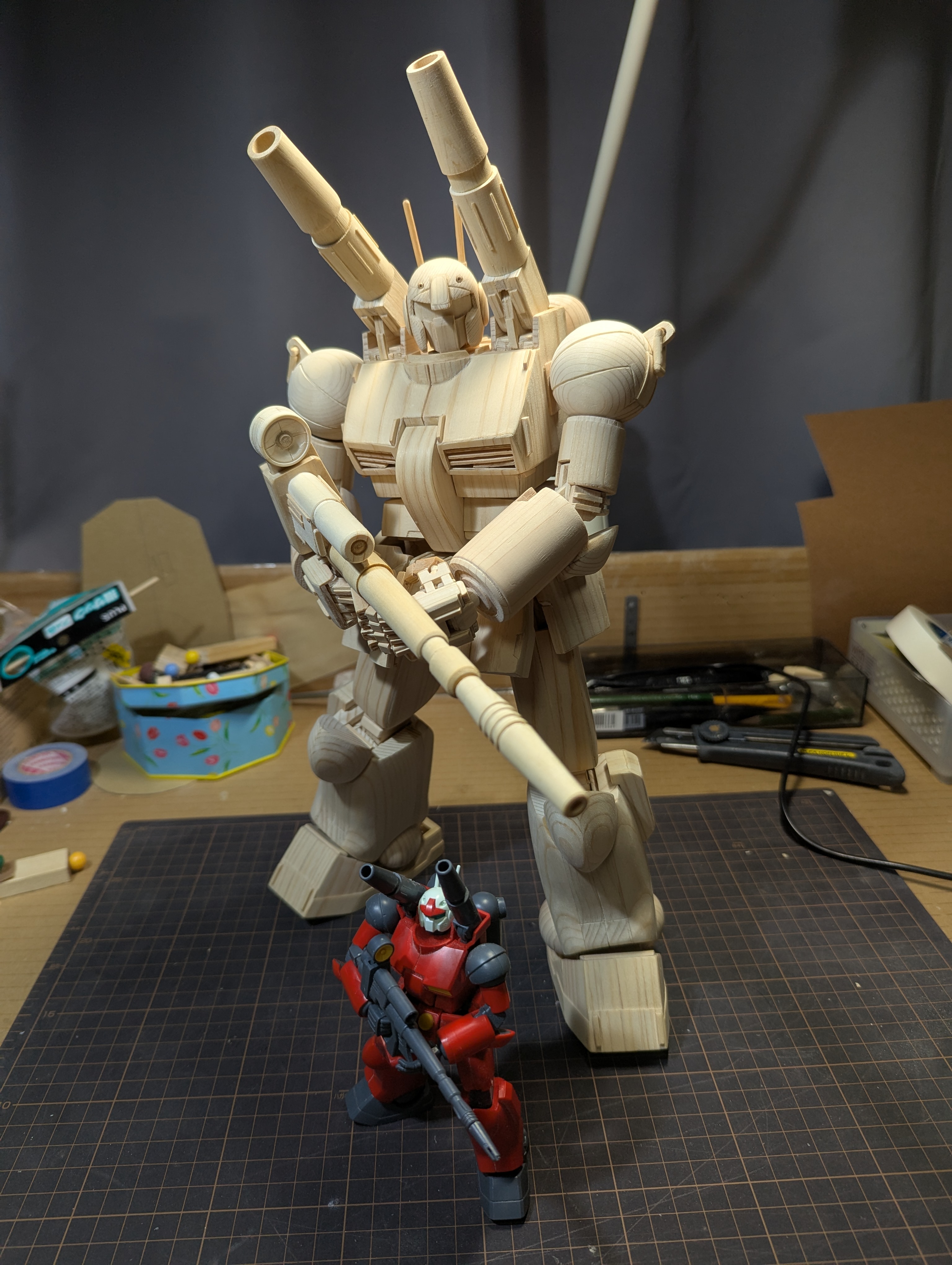

ここまでで4体目になるので、かなり関節の構造が固まってきており、安定するようになりました。
肩の部分だけは現在の自分の技術では無理でしたので、球体にアレンジしてあります。

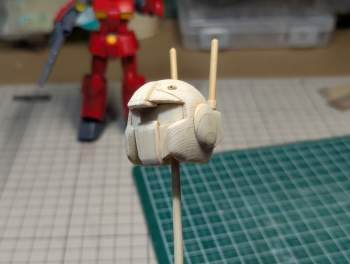

…6無題Nameくまぷん 26/01/14(水)23:08:37 IP:60.144.*(bbtec.net)No.201886そうだねx1
    1768399717092.jpg-(1318951 B)
1318951 B
本文無し
…7無題Name名無し 26/01/15(木)03:48:59 IP:106.73.*(enabler.ne.jp)No.201889そうだねx1
木の書
…8無題Name名無し 26/01/15(木)07:16:19 IP:112.139.*(t-com.ne.jp)No.201892そうだねx2
安定の圧巻っぷり

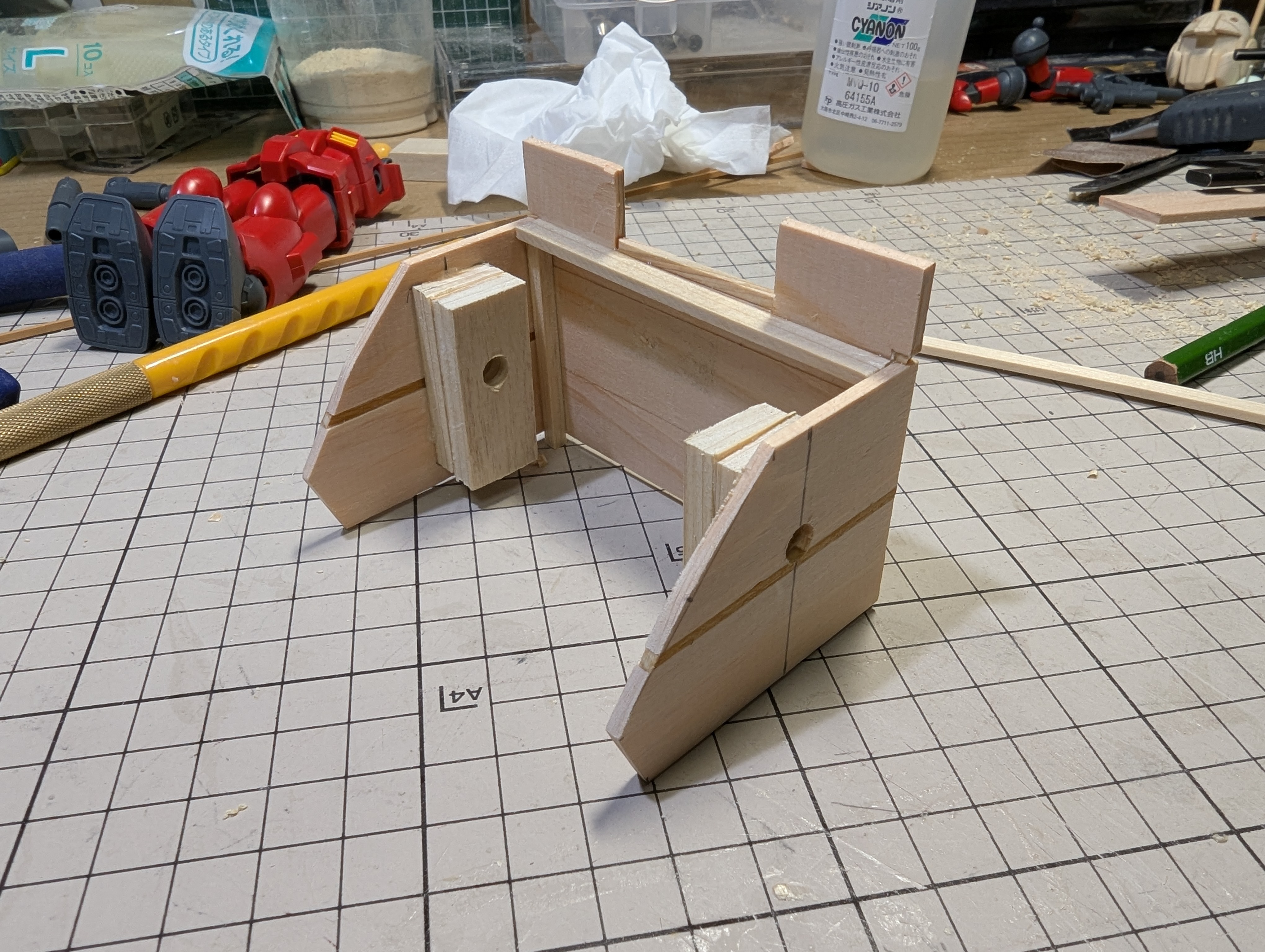

…9無題Nameくまぷん 26/01/15(木)18:33:32 IP:60.144.*(bbtec.net)No.201894そうだねx1
    1768469612720.jpg-(2488362 B)
2488362 B
本文無し

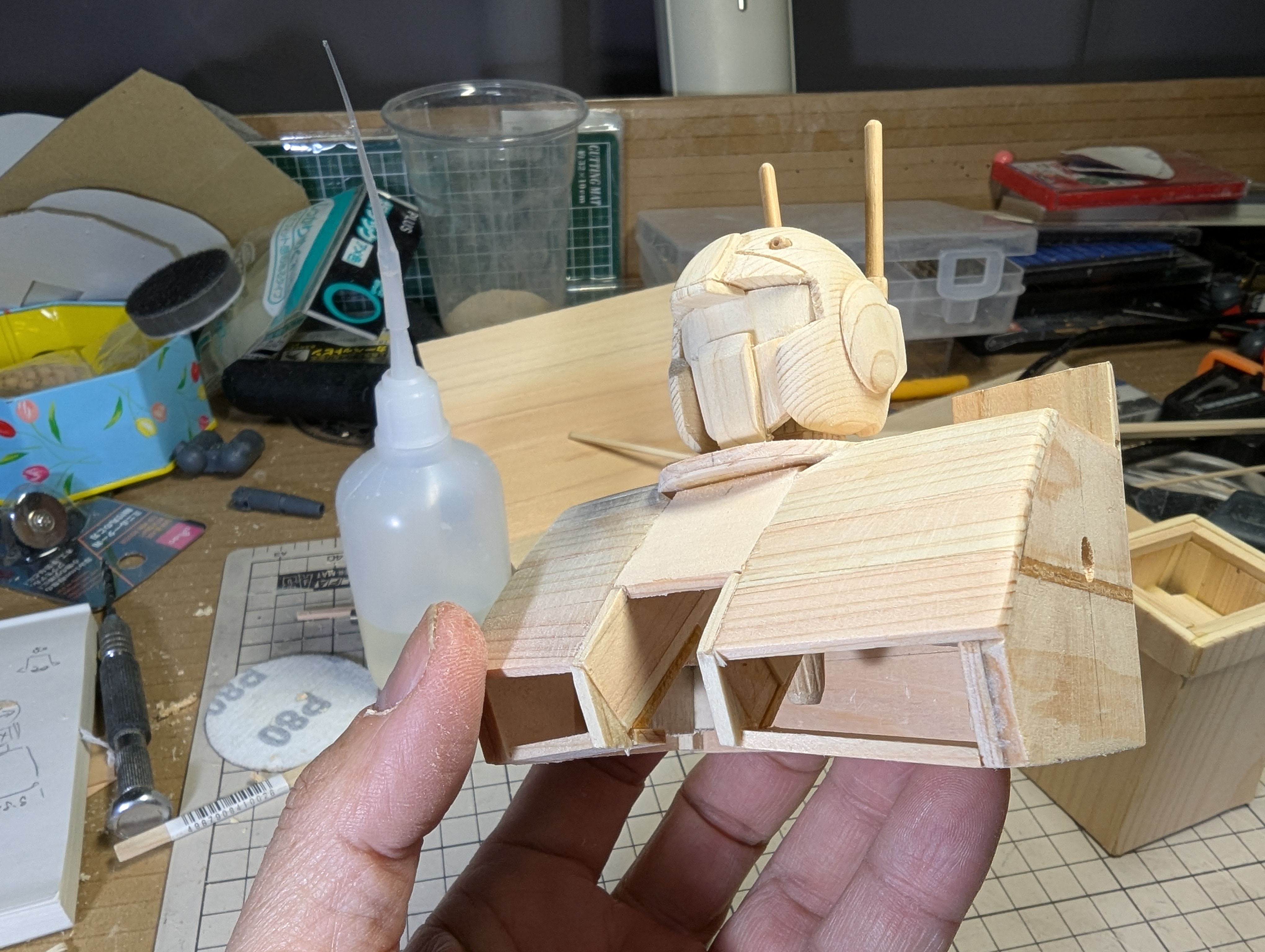

…10無題Nameくまぷん 26/01/15(木)18:35:10 IP:60.144.*(bbtec.net)No.201895そうだねx1
    1768469710081.jpg-(2133737 B)
2133737 B
本文無し

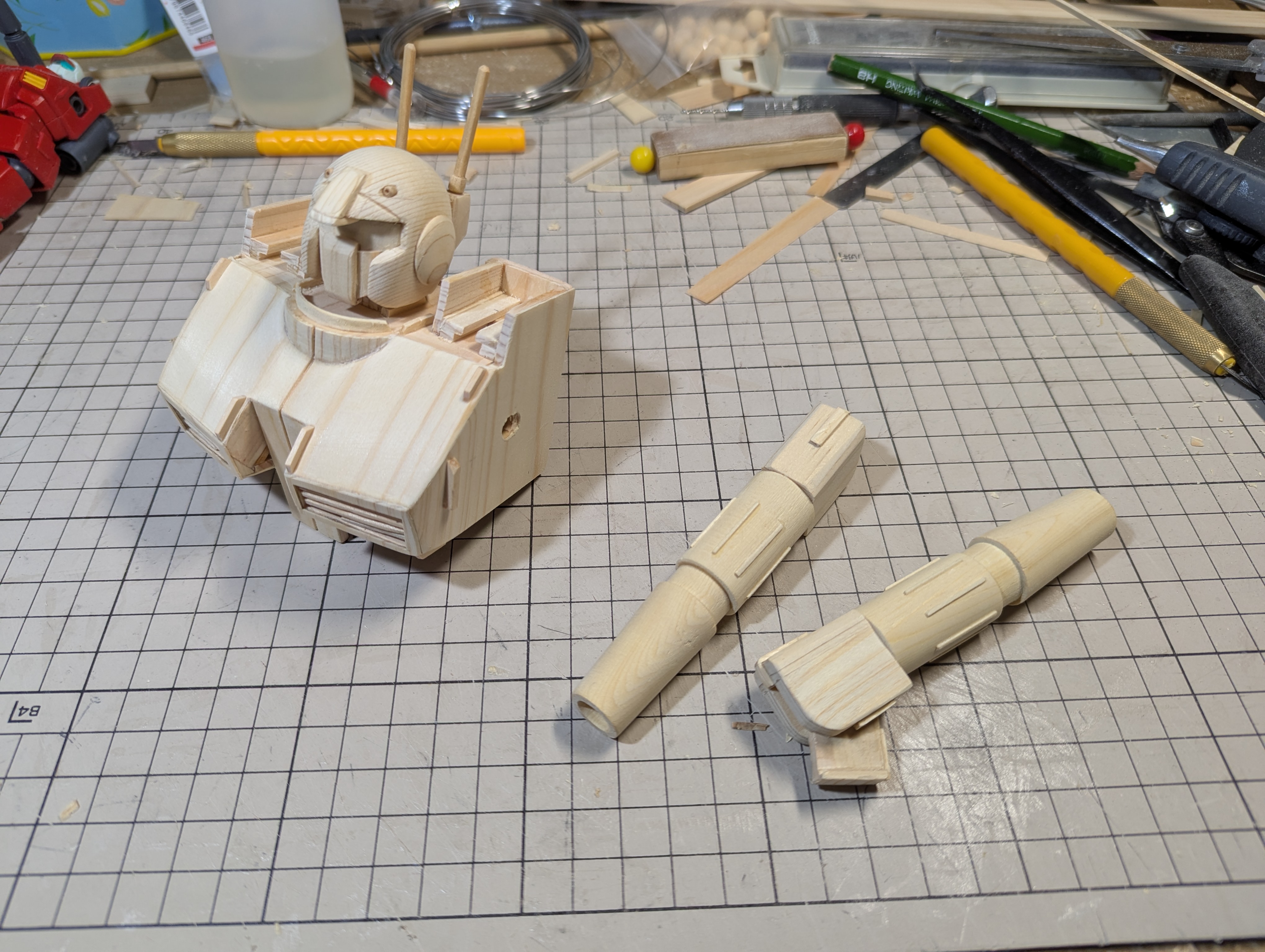

…11無題Nameくまぷん 26/01/15(木)18:36:29 IP:60.144.*(bbtec.net)No.201896そうだねx1
    1768469789144.jpg-(2433078 B)
2433078 B
本文無し
…12無題Nameくまぷん 26/01/15(木)18:38:35 IP:60.144.*(bbtec.net)No.201897そうだねx1

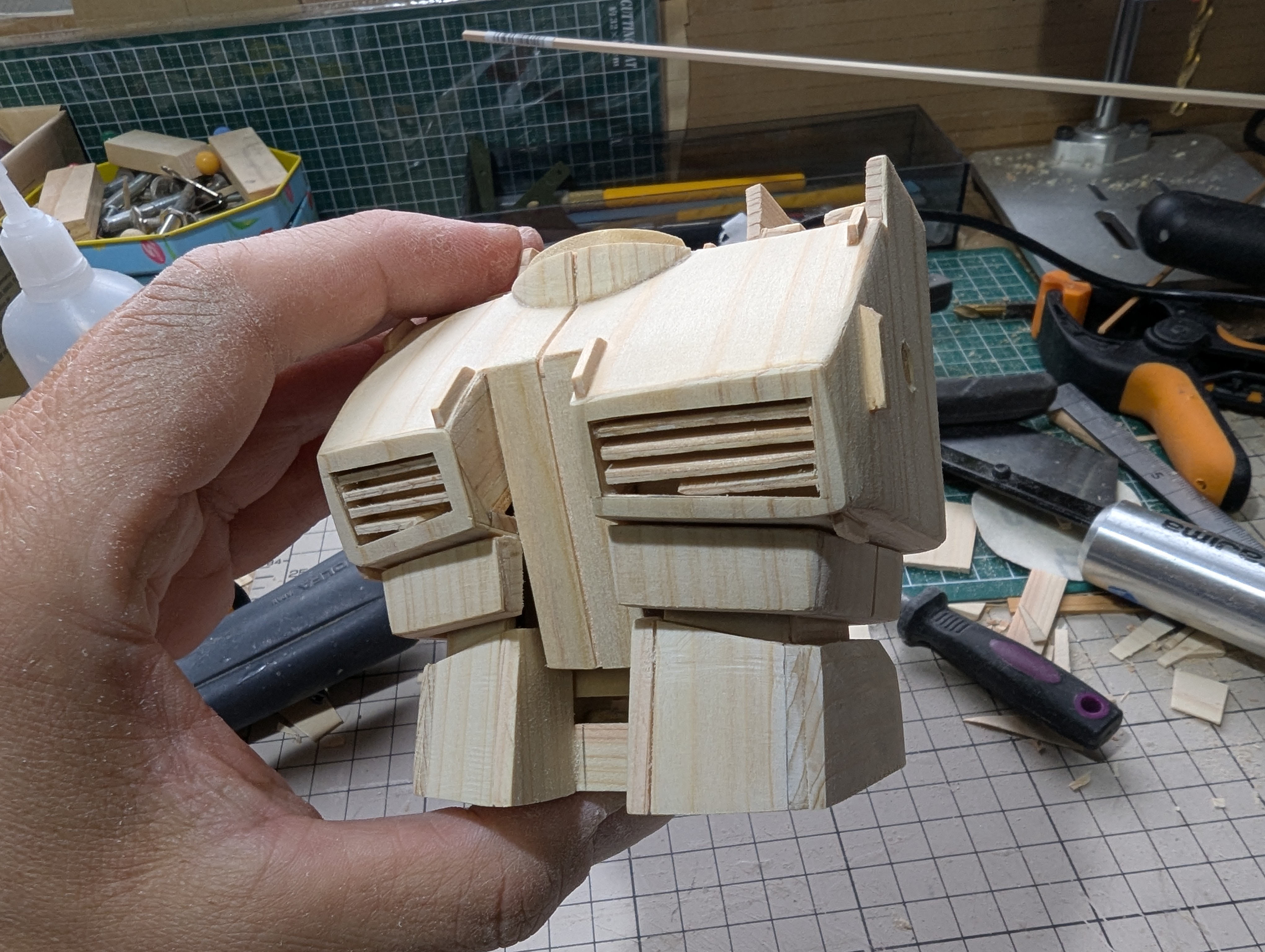

    1768469915182.jpg-(2315099 B)
2315099 B
本文無し

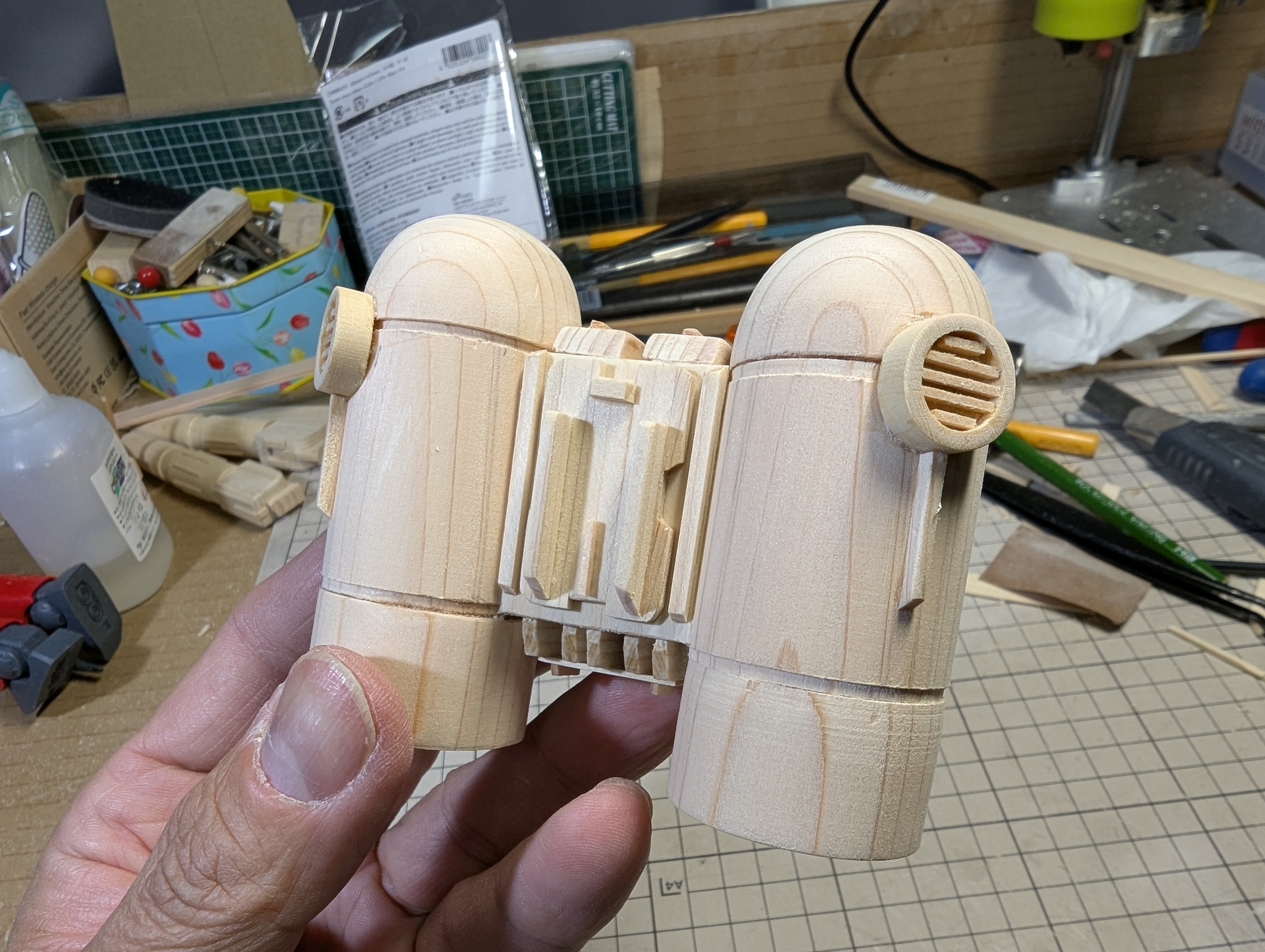

…13無題Nameくまぷん 26/01/15(木)18:40:02 IP:60.144.*(bbtec.net)No.201898そうだねx1
    1768470002635.jpg-(2378296 B)
2378296 B
本文無し

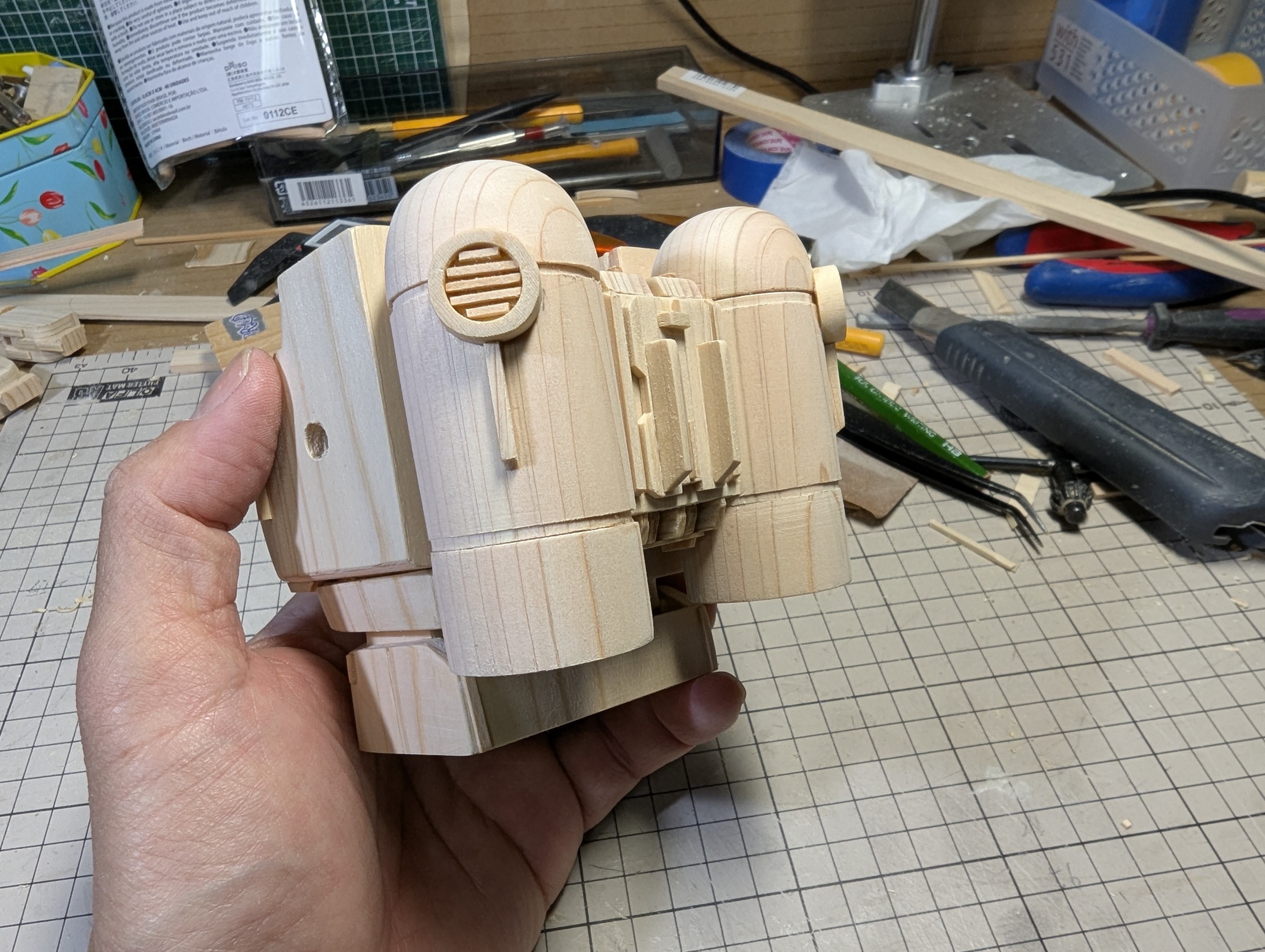

…14無題Nameくまぷん 26/01/15(木)18:45:17 IP:60.144.*(bbtec.net)No.201899そうだねx1
    1768470317889.jpg-(2358071 B)
2358071 B
閲覧ありがとうございます（＾＾）
今回も切った貼ったの繰り返しで形状をこさえていました。
パーツが増えるとどんどん重量も増えていくので、強度を考えて関節の可動軸はほとんど6mmです。
以前のザクやガンダムは3mmの竹ひごなどを使用していたので、今は動かすと壊しそうで怖いですね。
…15無題Name名無し 26/01/15(木)19:24:22 IP:125.198.*(mesh.ad.jp)No.201901+
>今年もよろしくお願いいたします。
>遅くなりましたが、1/60サイズになります。
相変わらずすごいですね
ちなみに製作期間はどのくらいなんでしょうか？

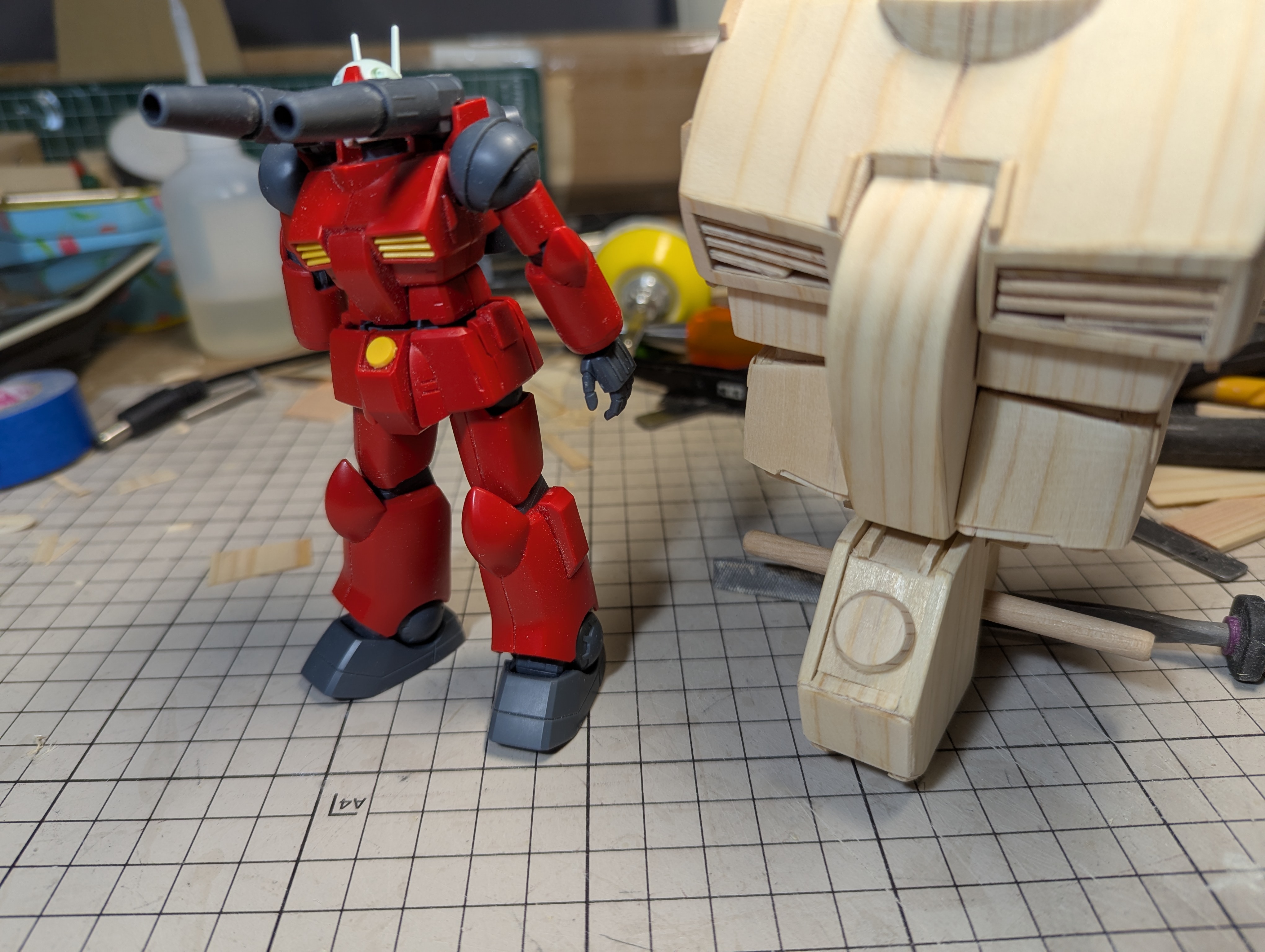

…16無題Nameくまぷん 26/01/15(木)20:57:39 IP:60.144.*(bbtec.net)No.201902そうだねx1
    1768478259835.jpg-(1958790 B)
1958790 B
ありがとうございます（＾＾
体調が悪いときもあって中休みしてたときもありますが、制作期間は約3ヶ月です。

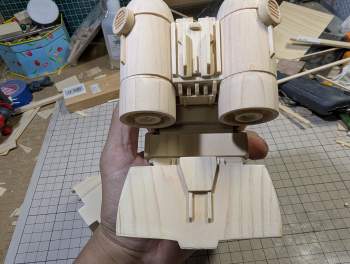

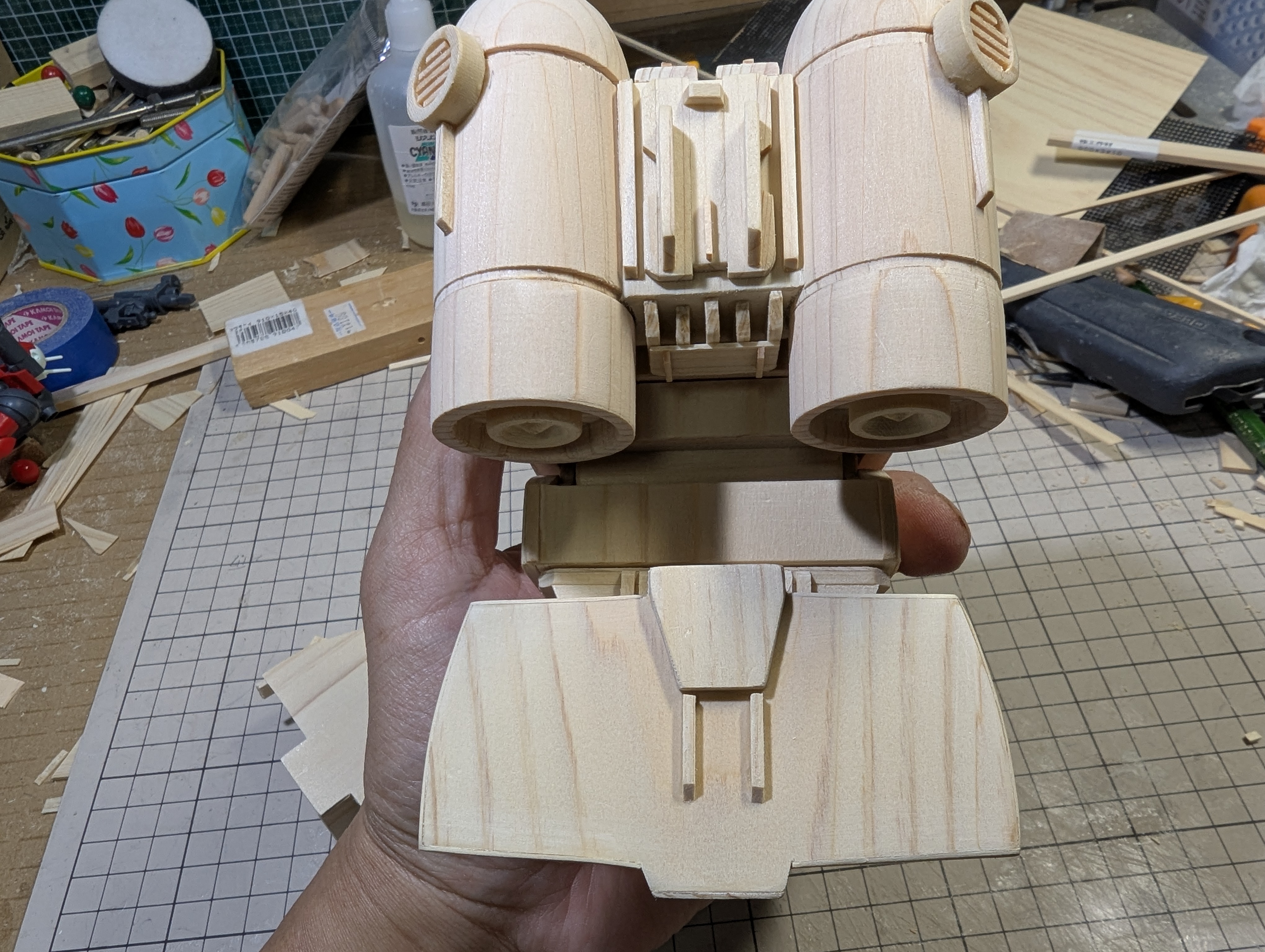

…17無題Nameくまぷん 26/01/15(木)20:59:04 IP:60.144.*(bbtec.net)No.201903そうだねx1
    1768478344322.jpg-(2450063 B)
2450063 B
本文無し
…18無題Nameくまぷん 26/01/15(木)20:59:58 IP:60.144.*(bbtec.net)No.201904そうだねx1

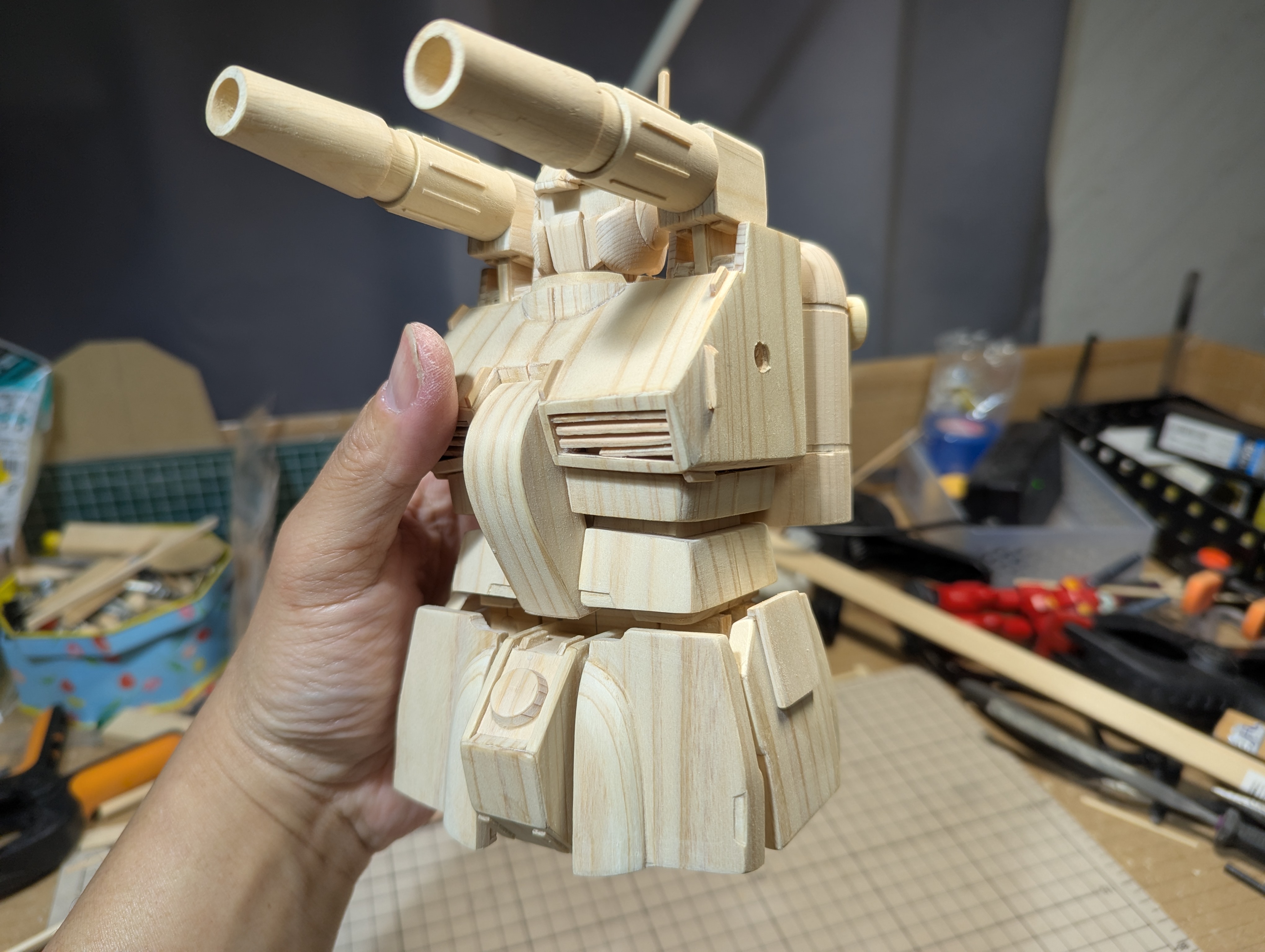

    1768478398569.jpg-(1967278 B)
1967278 B
本文無し
…19無題Nameくまぷん 26/01/15(木)21:00:59 IP:60.144.*(bbtec.net)No.201905そうだねx1

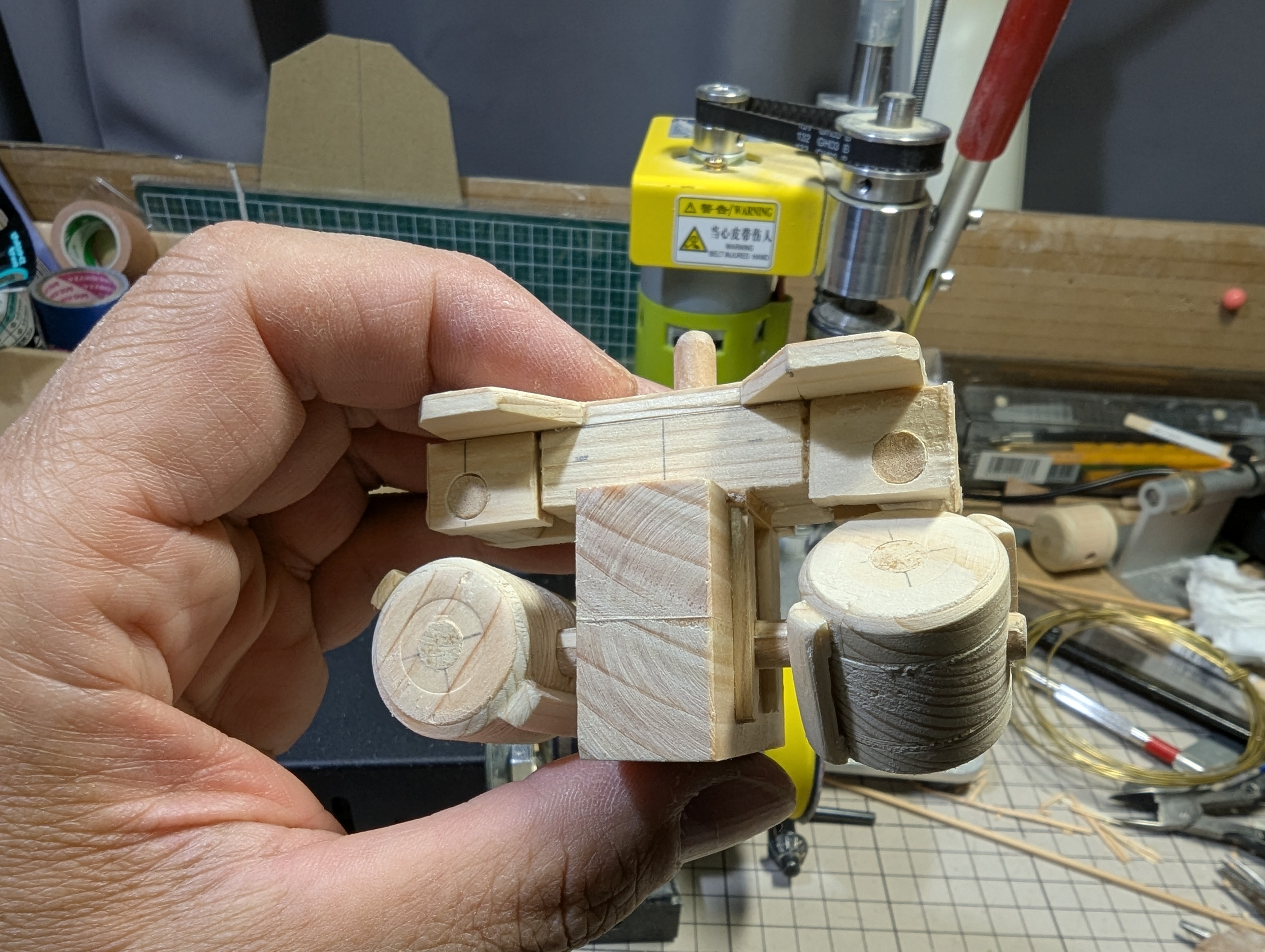

    1768478459242.jpg-(2273550 B)
2273550 B
本文無し

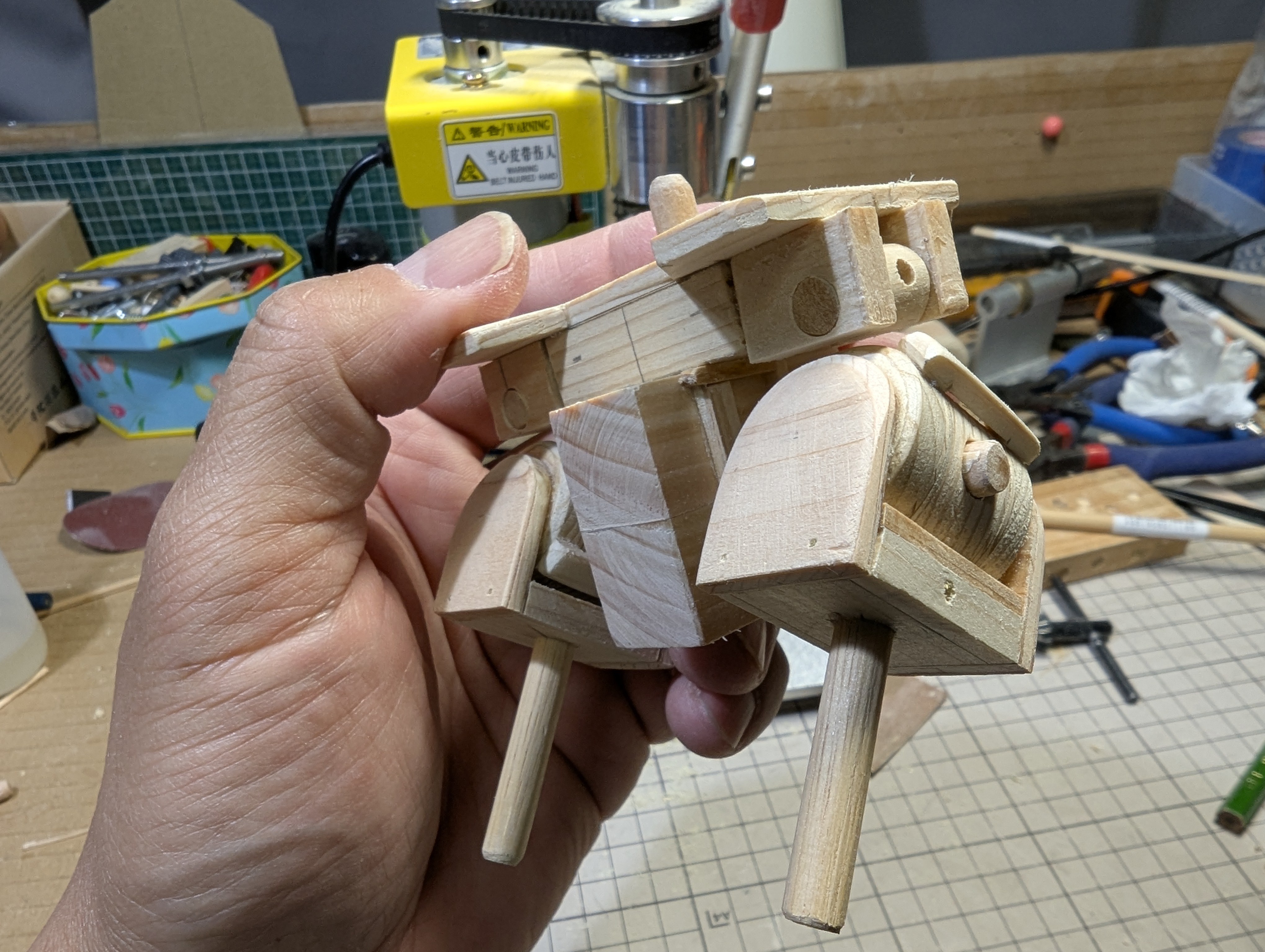

…20無題Nameくまぷん 26/01/15(木)21:01:55 IP:60.144.*(bbtec.net)No.201906そうだねx1
    1768478515608.jpg-(2162567 B)
2162567 B
本文無し

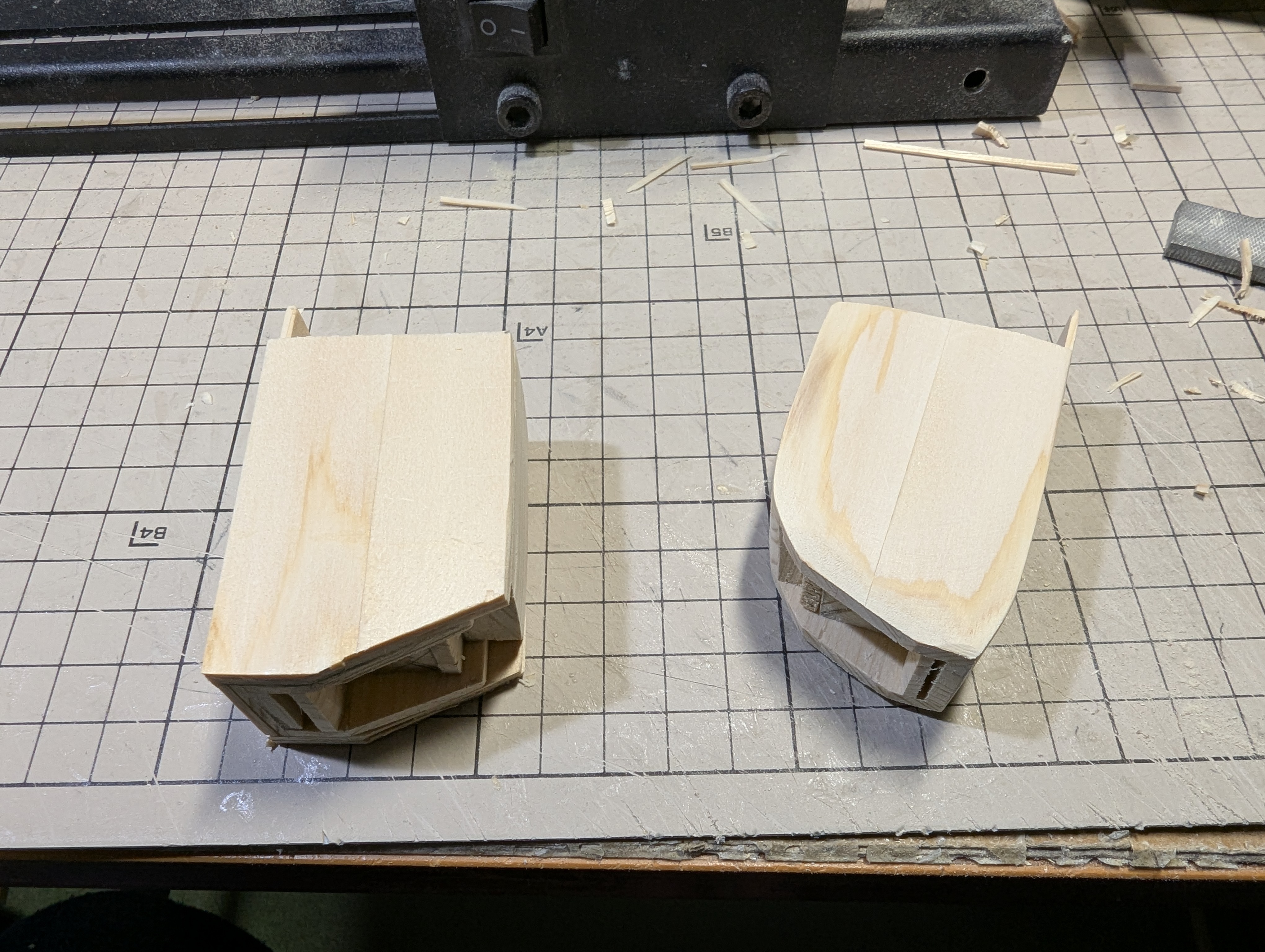

…21無題Nameくまぷん 26/01/15(木)21:02:33 IP:60.144.*(bbtec.net)No.201907そうだねx1

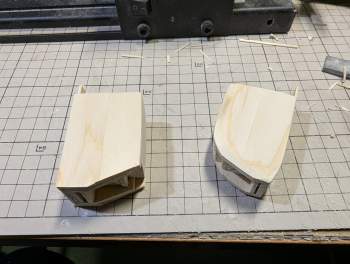

    1768478553735.jpg-(2626227 B)
2626227 B
本文無し

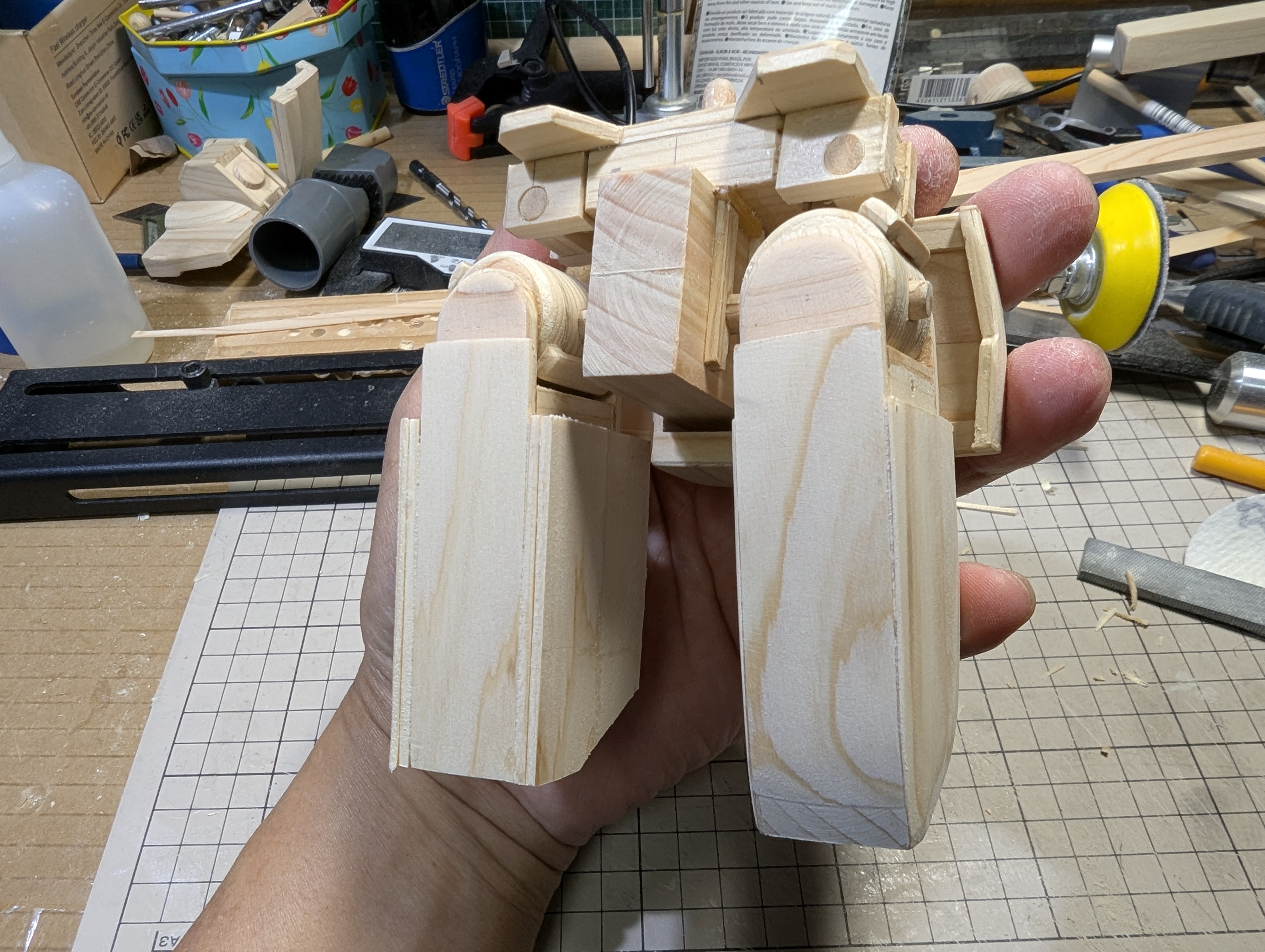

…22無題Nameくまぷん 26/01/15(木)21:03:20 IP:60.144.*(bbtec.net)No.201908そうだねx1
    1768478600896.jpg-(2474317 B)
2474317 B
本文無し

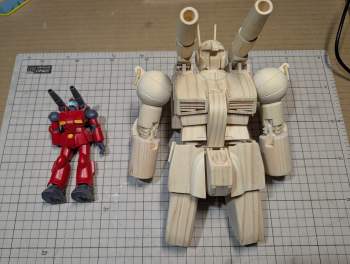

…23無題Nameくまぷん 26/01/15(木)21:04:01 IP:60.144.*(bbtec.net)No.201909そうだねx1
    1768478641288.jpg-(2251107 B)
2251107 B
本文無し
…24無題Nameくまぷん 26/01/15(木)21:08:40 IP:60.144.*(bbtec.net)No.201910そうだねx1
    1768478920022.jpg-(2301277 B)
2301277 B

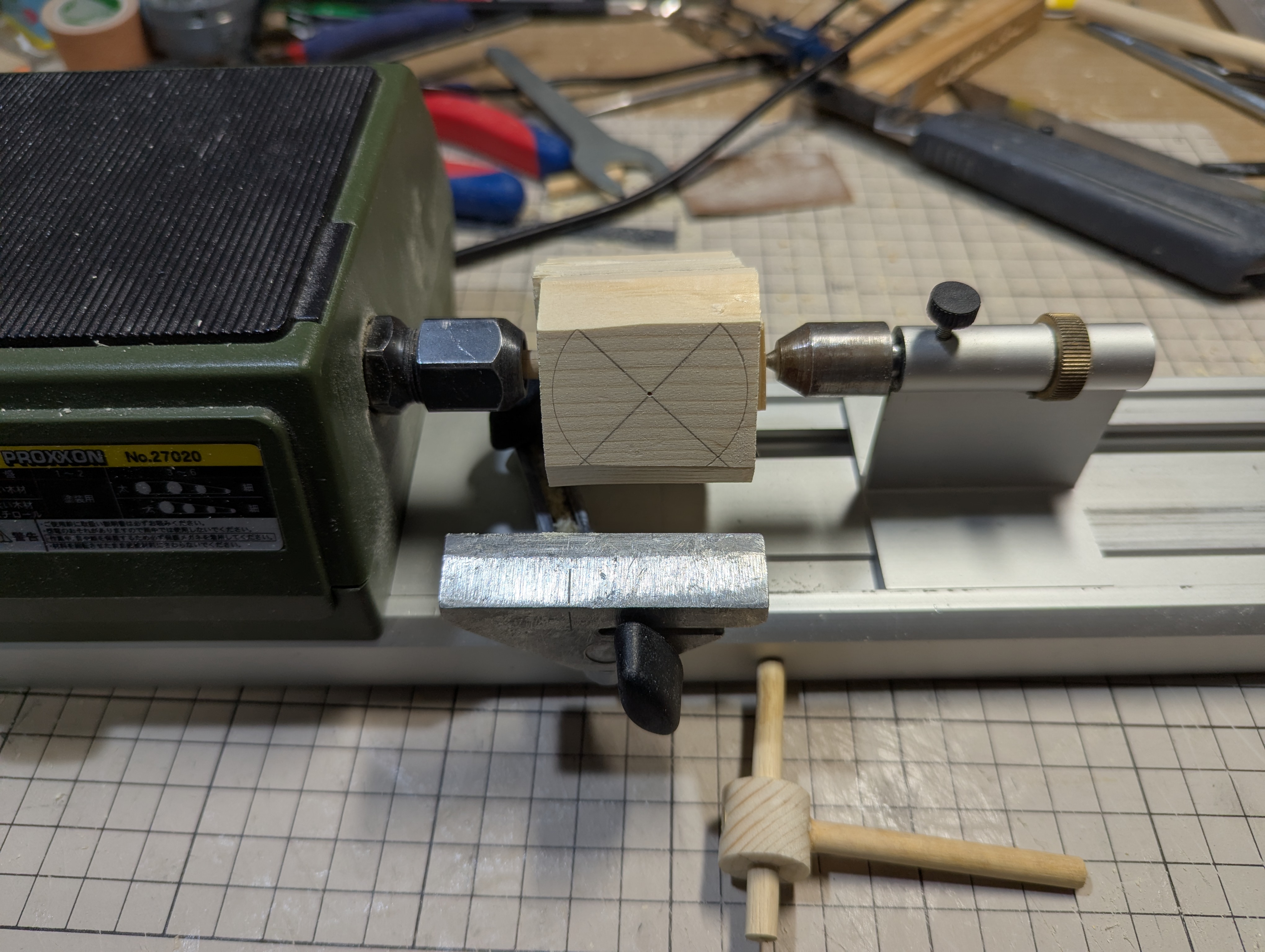

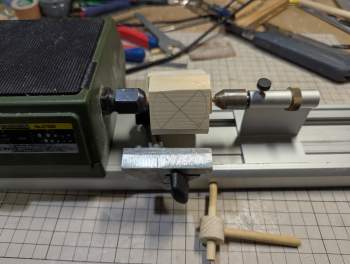

腕の方が先でしたが忘れてしまったのでここで貼ります。
可動ギミックを内部に組み込んで、それを直接旋盤で球形に削り加工しました。
削り上がった状態でそのまま肩の可動が出来るように作業してます。
…25無題Nameくまぷん 26/01/15(木)21:10:02 IP:60.144.*(bbtec.net)No.201911そうだねx1

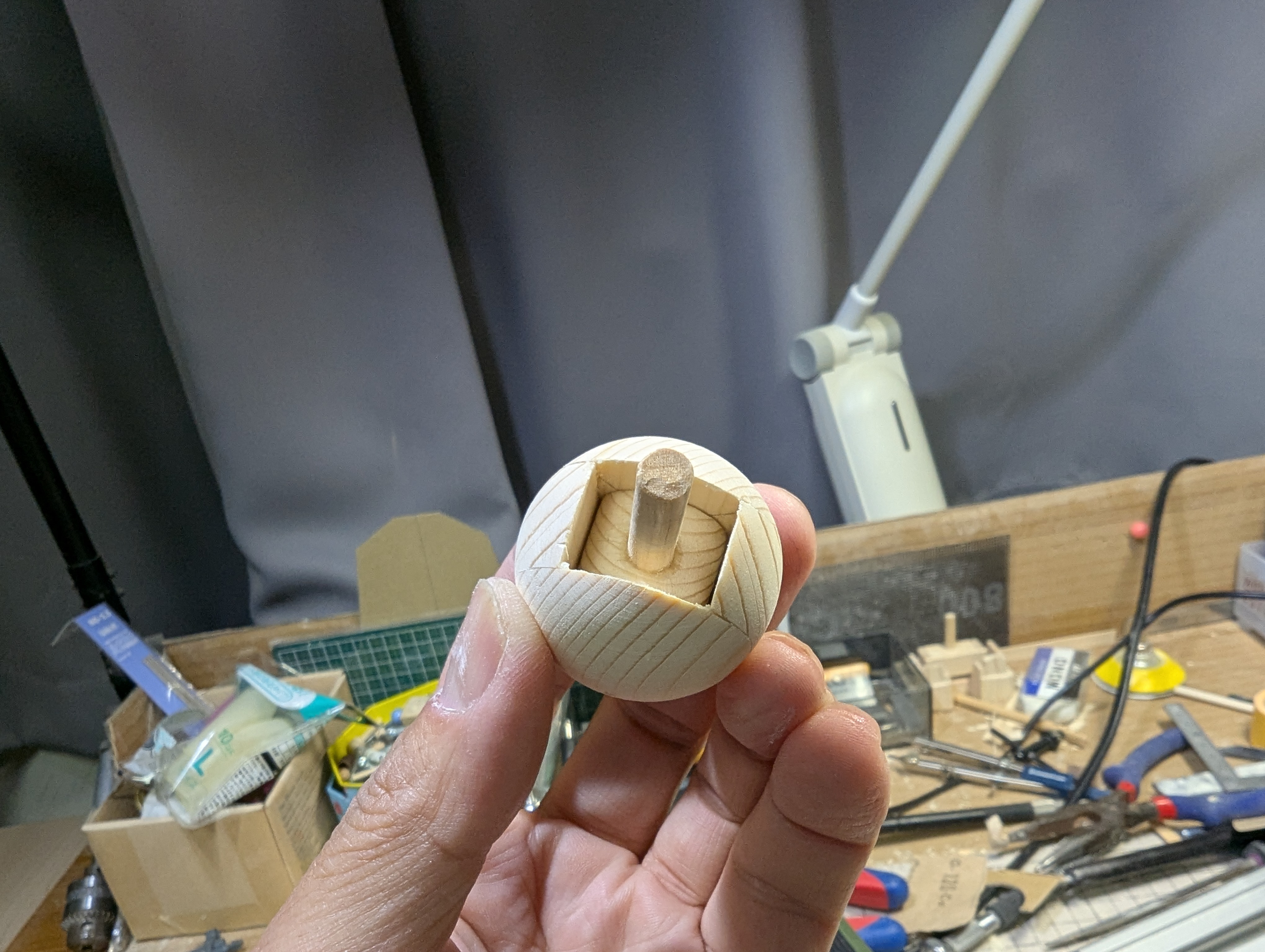

    1768479002000.jpg-(2179773 B)
2179773 B
肩パーツ加工後です。
大きく動かすことは出来ませんが、ポージングは問題なく出来るようになっています。

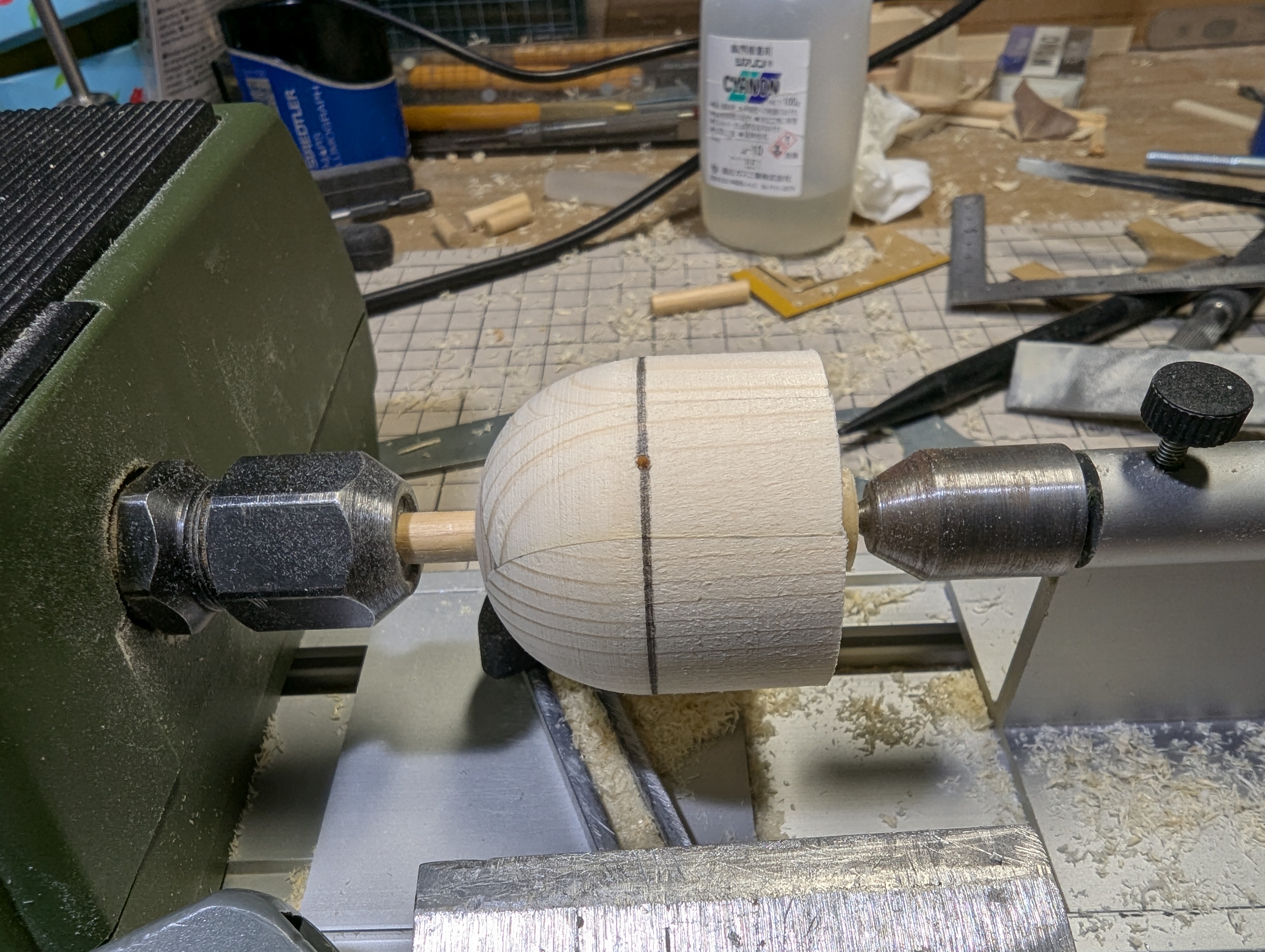

…26無題Nameくまぷん 26/01/15(木)21:11:27 IP:60.144.*(bbtec.net)No.201912そうだねx1
    1768479087817.jpg-(2575583 B)
2575583 B
本文無し
…27無題Nameくまぷん 26/01/15(木)21:11:57 IP:60.144.*(bbtec.net)No.201913そうだねx1

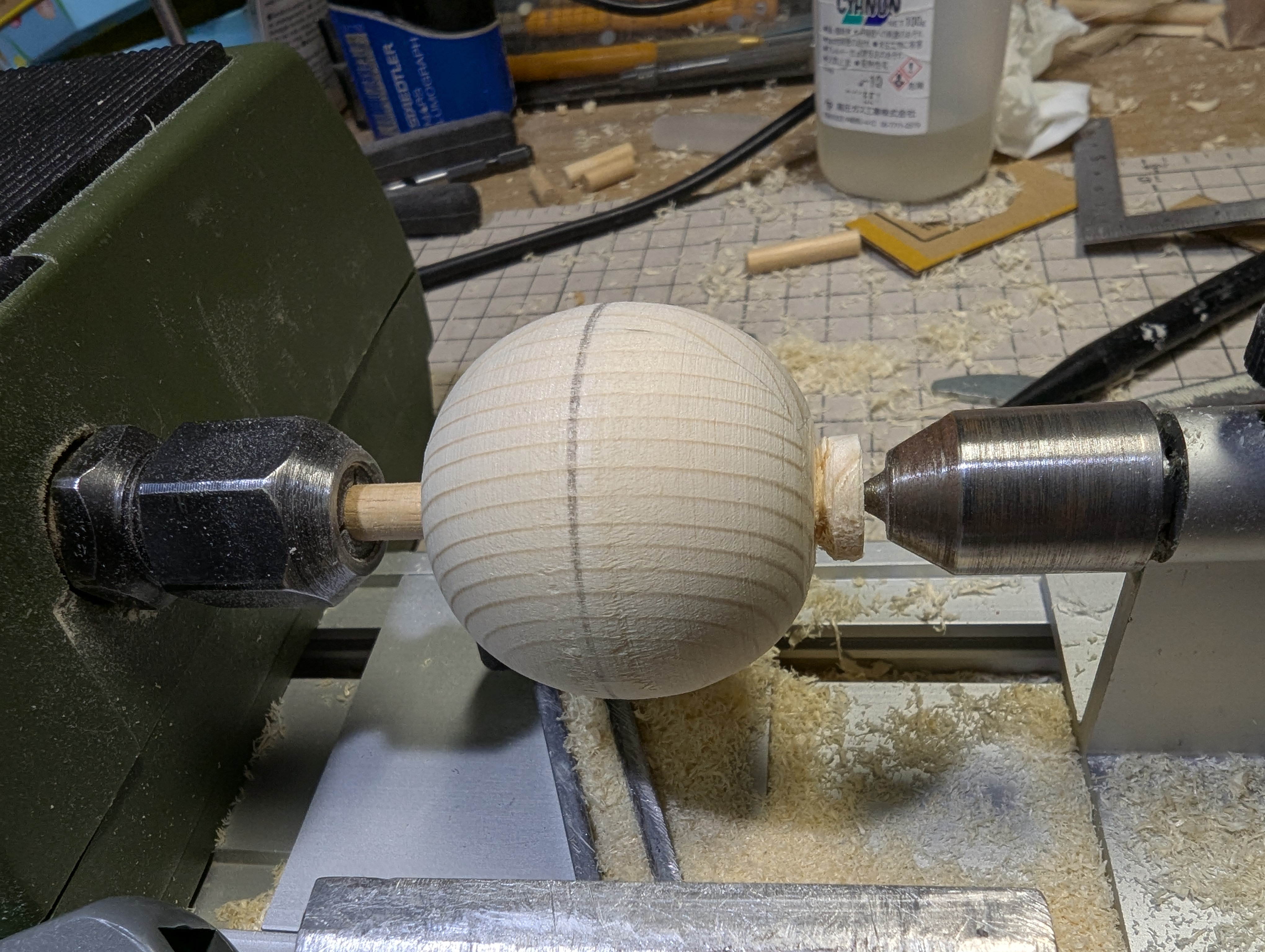

    1768479117027.jpg-(2533869 B)
2533869 B
本文無し

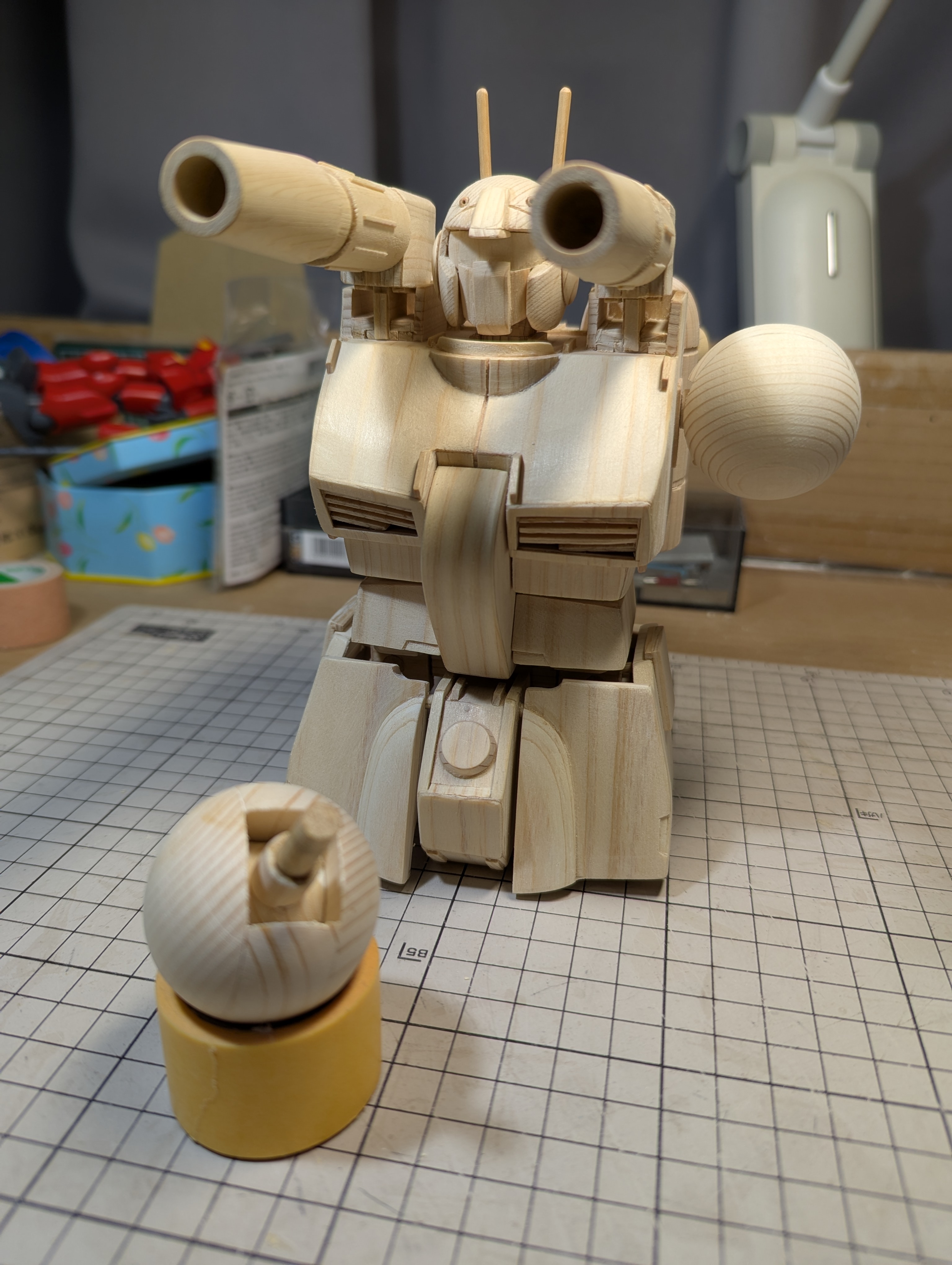

…28無題Nameくまぷん 26/01/15(木)21:12:42 IP:60.144.*(bbtec.net)No.201914そうだねx1
    1768479162666.jpg-(1776968 B)
1776968 B
本文無し
…29無題Name名無し 26/01/16(金)15:46:50 IP:106.131.*(au-net.ne.jp)No.201915そうだねx1
相変わらず手が早い!!
木目が綺麗ですな

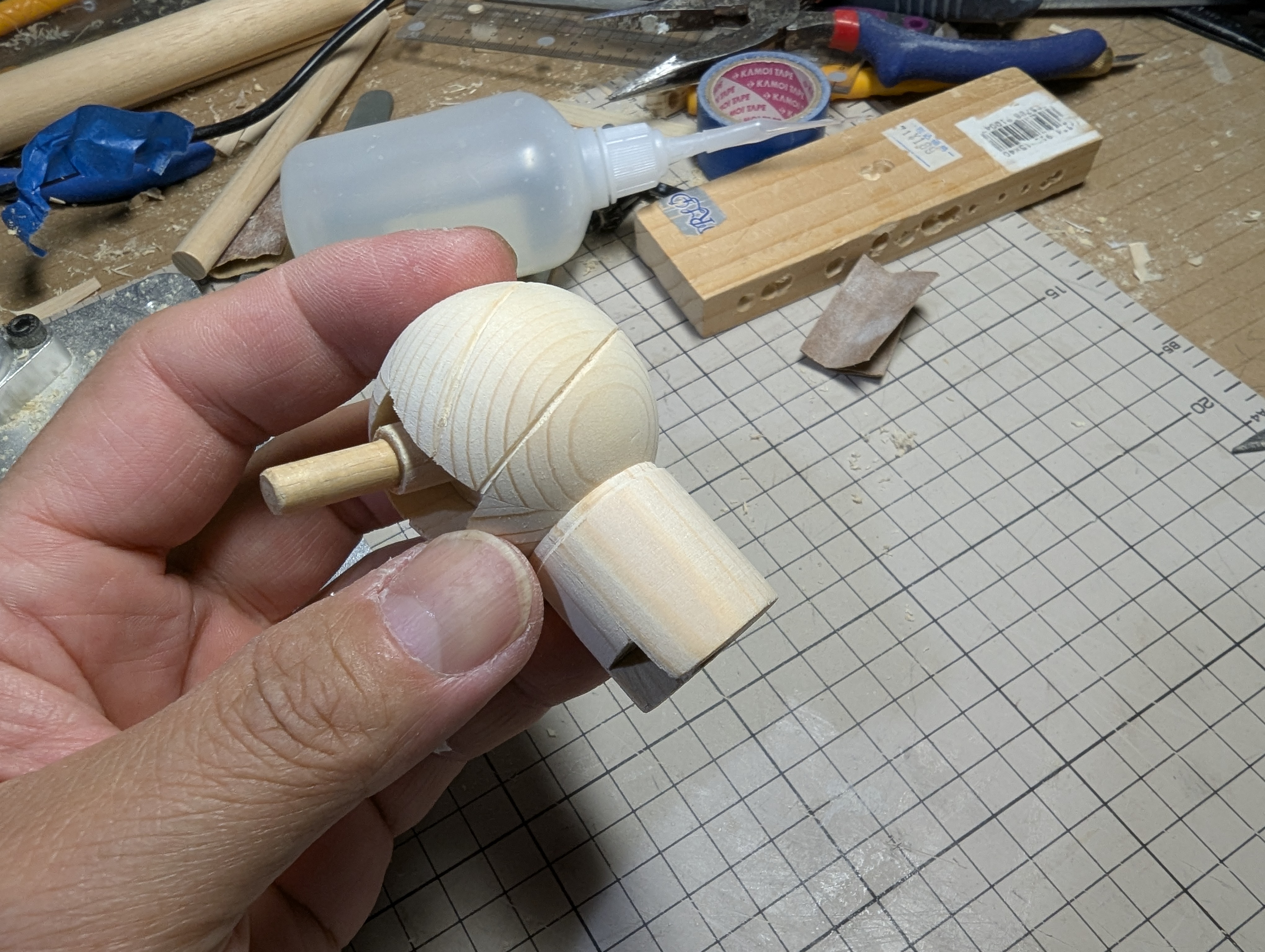

…30無題Nameくまぷん 26/01/16(金)18:29:42 IP:60.144.*(bbtec.net)No.201916+
    1768555782995.jpg-(2297240 B)
2297240 B
去年の春にパーフェクト・ジオングが完成してから着手して、採寸して切った貼ったして黙々と製作してましたね。比較的直線の多いボディでしたので、直径30っｍ程度の棒などを併用しています。

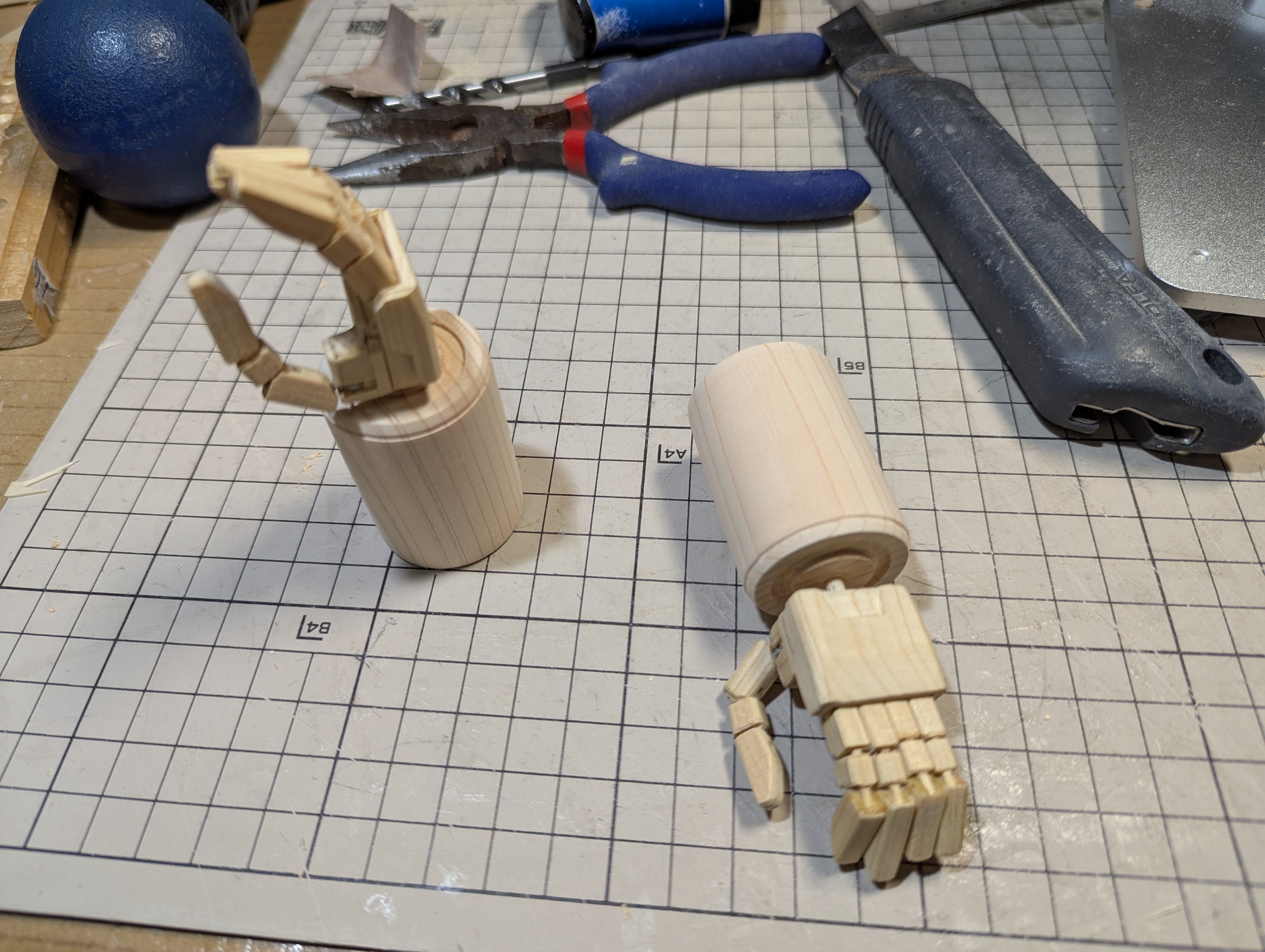

…31無題Nameくまぷん 26/01/16(金)18:33:09 IP:60.144.*(bbtec.net)No.201917+
    1768555989368.jpg-(2385240 B)
2385240 B
＞相変わらず手が早い!!
＞木目が綺麗ですな

ありがとうございます。（＾＾
この頃、腕を作製しながらガンダムの手首を拝借してパーツの調整を行なっていました。
…32無題Nameくまぷん 26/01/16(金)18:34:28 IP:60.144.*(bbtec.net)No.201918+

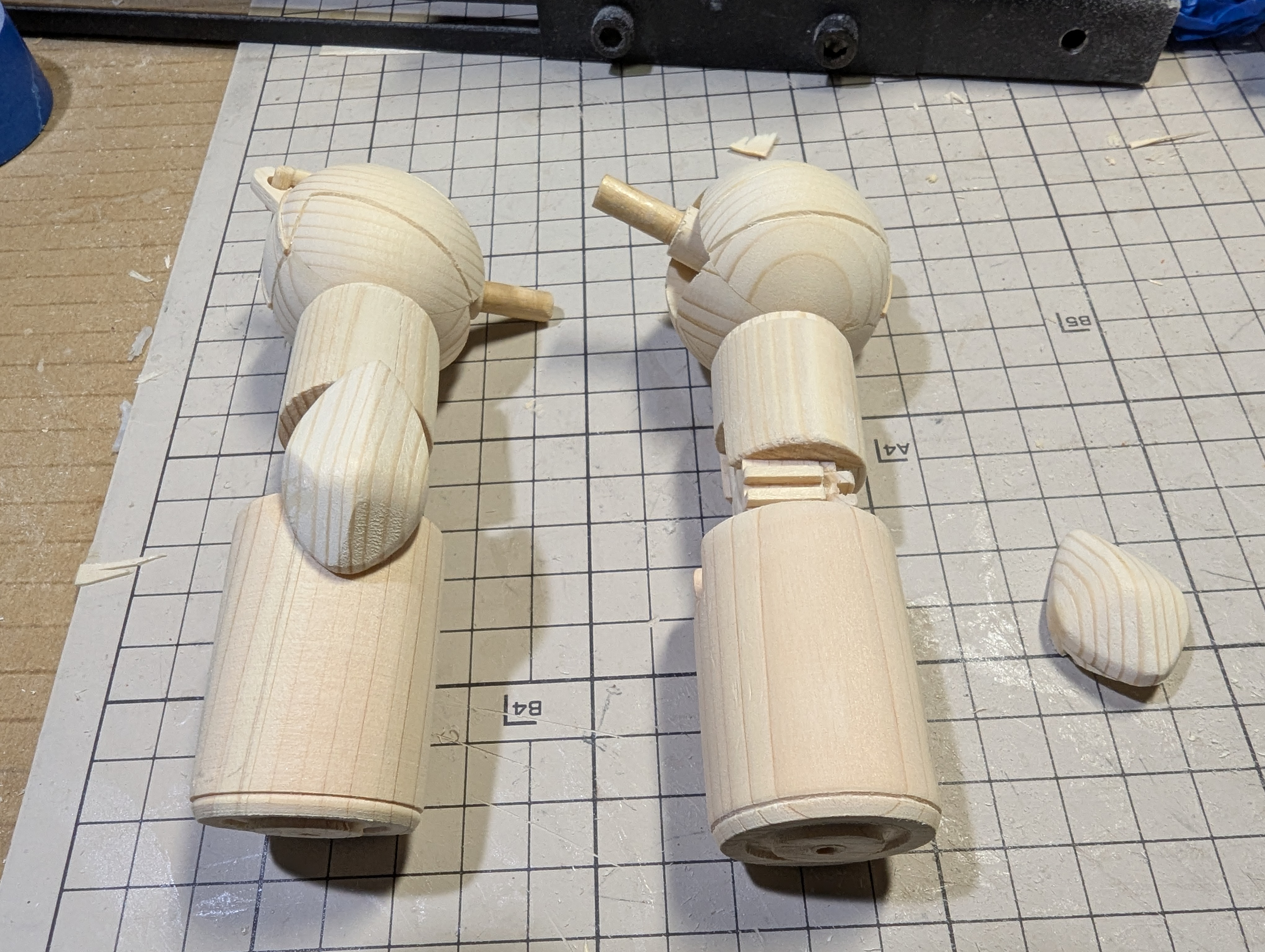

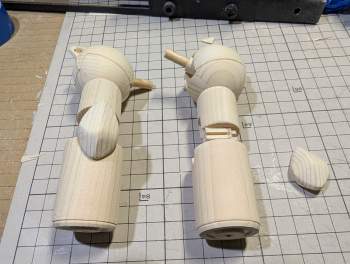

    1768556068915.jpg-(2477359 B)
2477359 B
本文無し

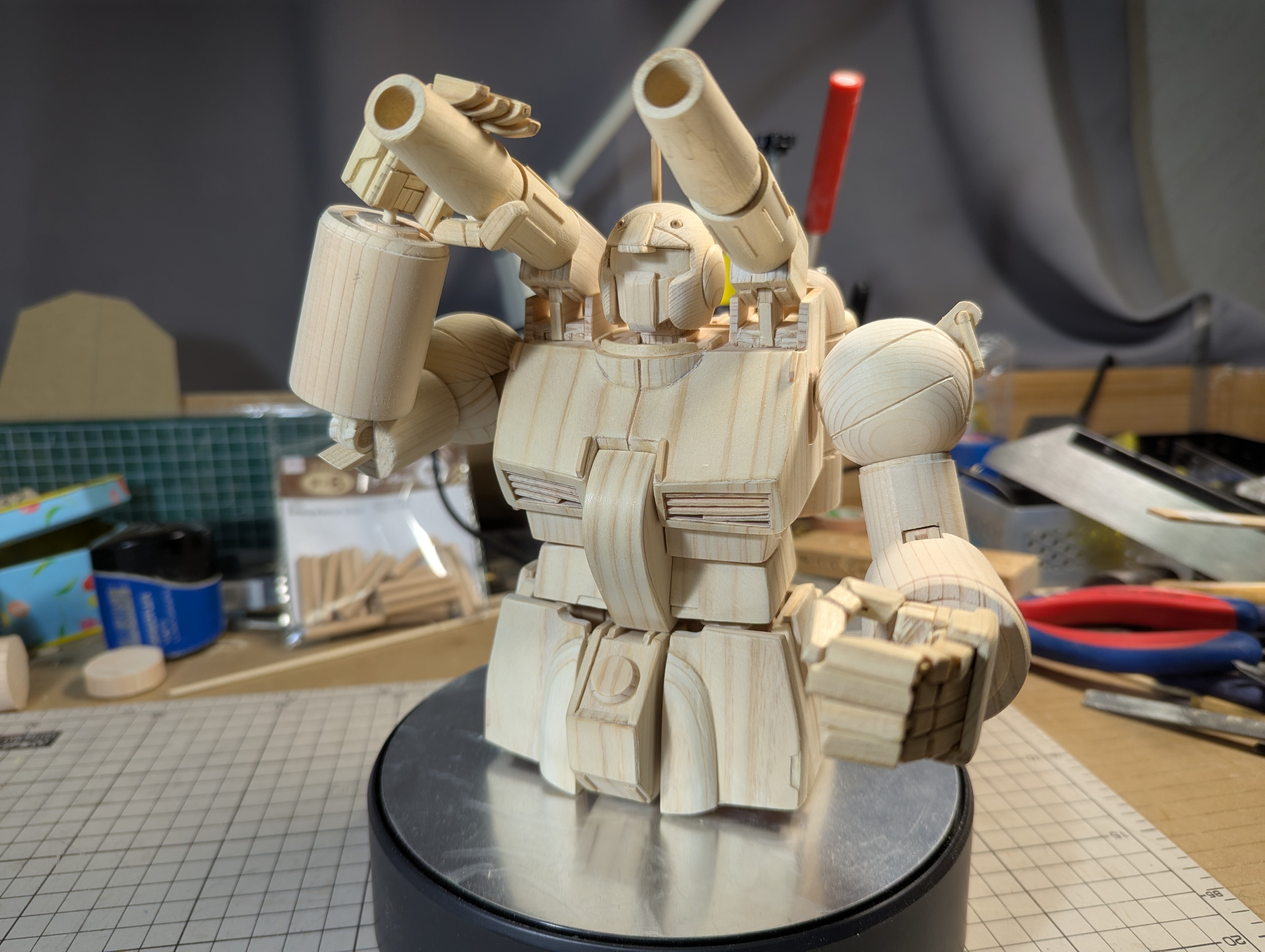

…33無題Nameくまぷん 26/01/16(金)18:35:37 IP:60.144.*(bbtec.net)No.201919+
    1768556137878.jpg-(1884028 B)
1884028 B
本文無し

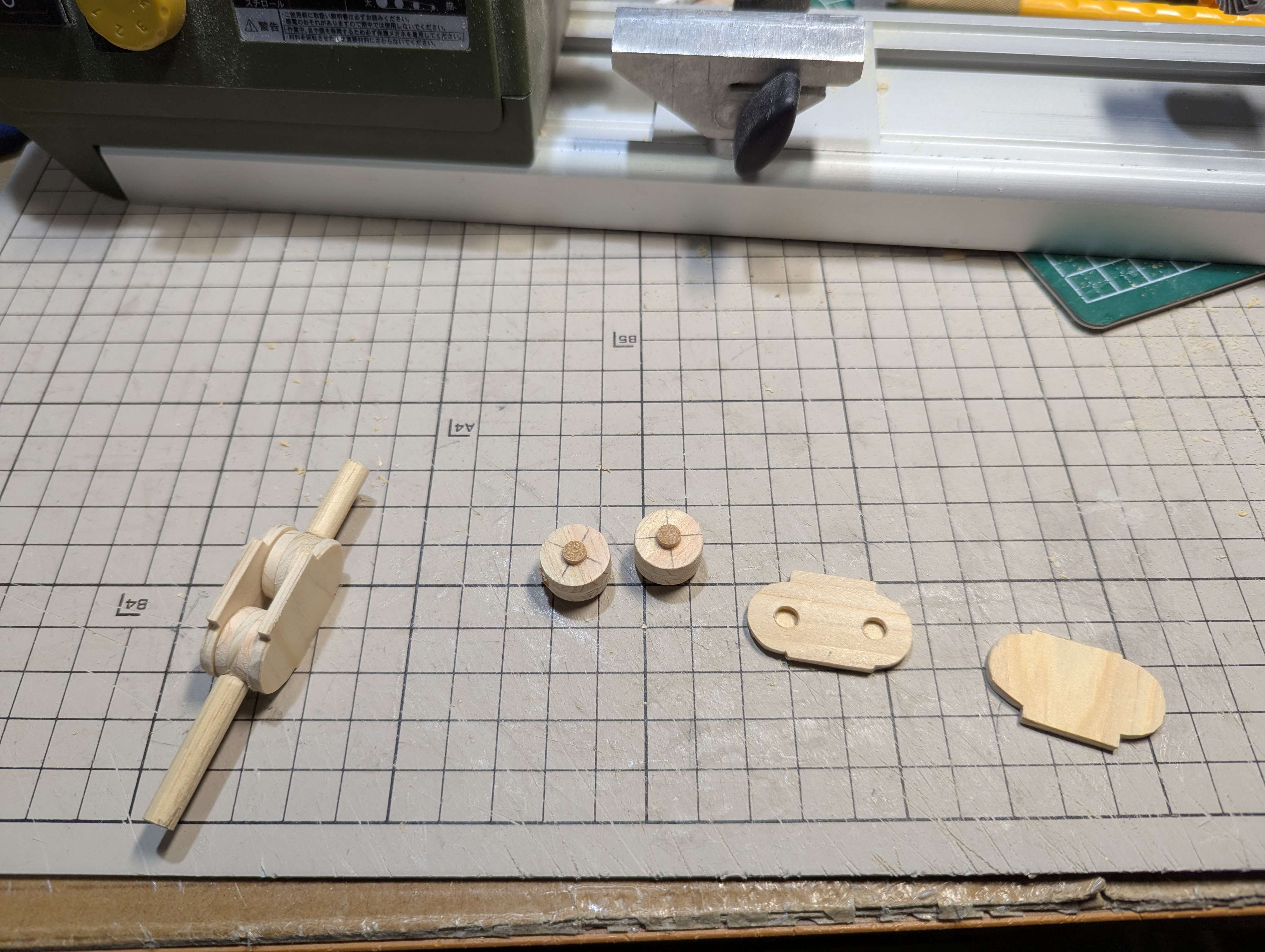

…34無題Nameくまぷん 26/01/16(金)18:39:37 IP:60.144.*(bbtec.net)No.201920+
    1768556377097.jpg-(2785406 B)
2785406 B
・・・・で、足に戻ります。
膝はキットと同じで二重関節になります。
単純に木の軸を組み込んでいますので、乾燥に弱い部分が露呈しますね。
今後の作品はネジなどを組み込んで調整できるようにしたいなと今見ると思います。

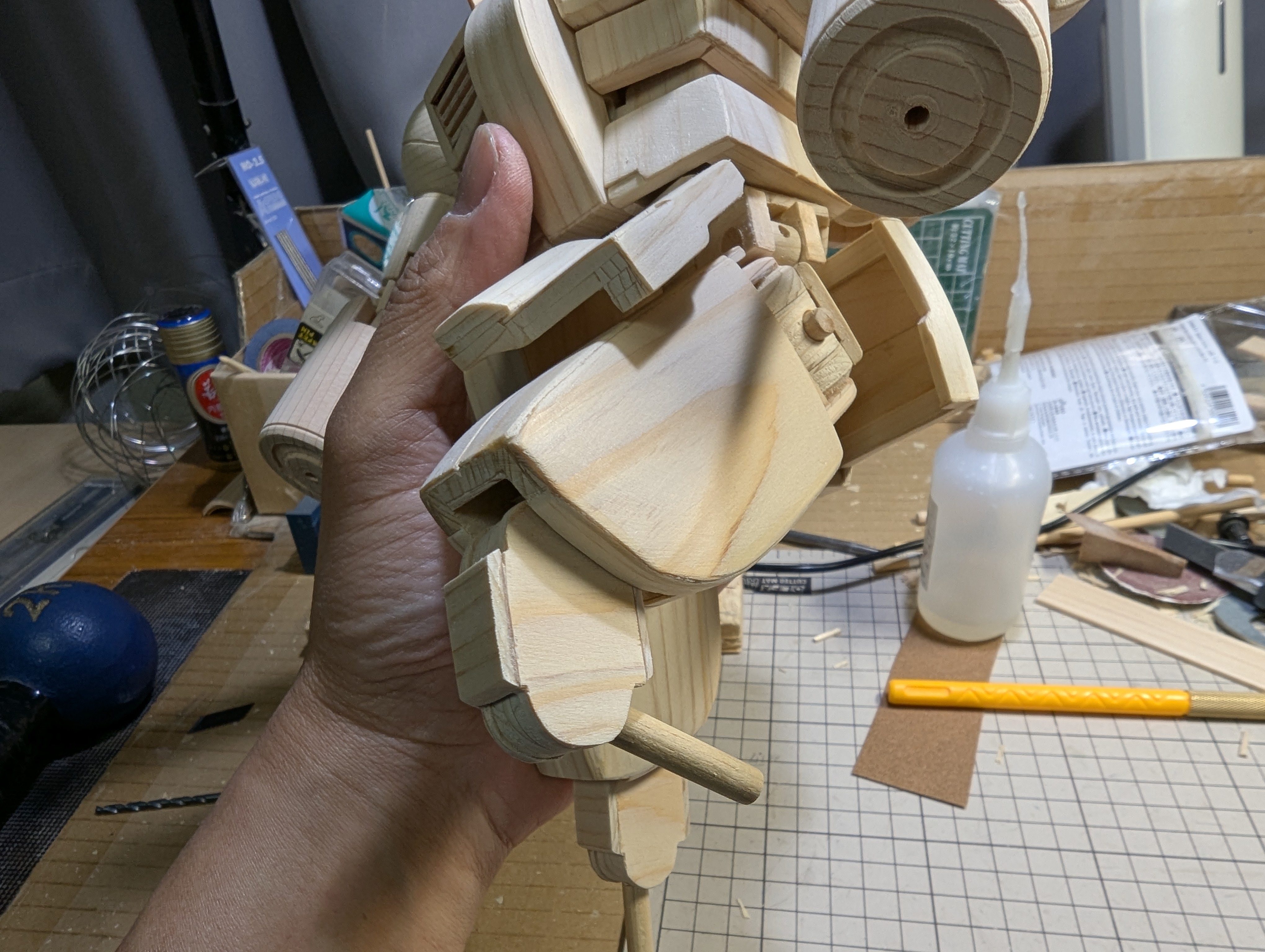

…35無題Nameくまぷん 26/01/16(金)18:40:29 IP:60.144.*(bbtec.net)No.201921+
    1768556429314.jpg-(2116398 B)
2116398 B
本文無し
…36無題Nameくまぷん 26/01/16(金)18:41:14 IP:60.144.*(bbtec.net)No.201922+
    1768556474512.jpg-(2162280 B)
2162280 B
本文無し
…37無題Name名無し 26/01/16(金)20:48:14 IP:153.134.*(ocn.ne.jp)No.201923そうだねx1
プロポーションが独自なのはいいっすね…
他のやつも見たくなる

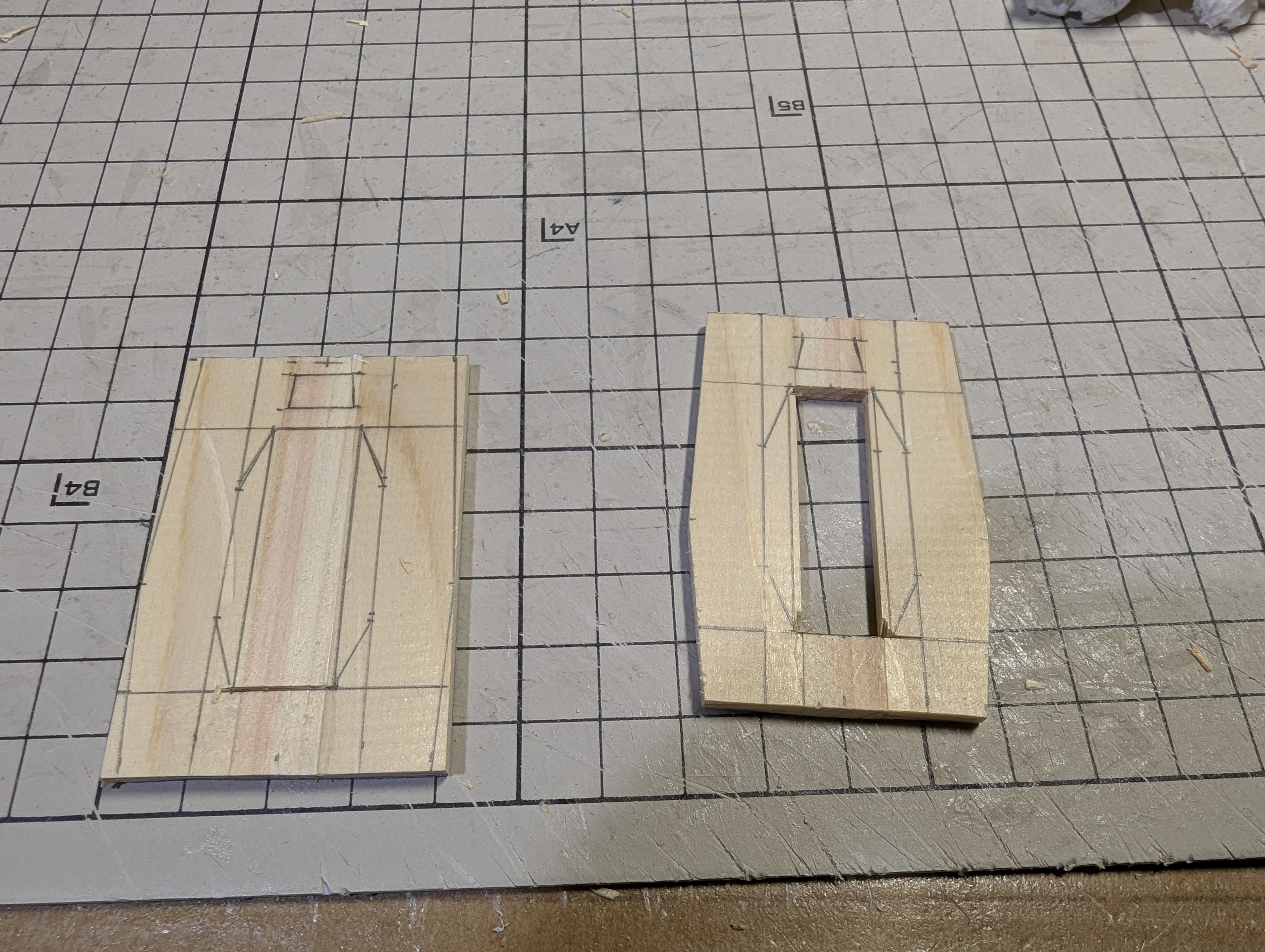

…38無題Nameくまぷん 26/01/16(金)22:09:55 IP:60.144.*(bbtec.net)No.201924+
    1768568995443.jpg-(2748474 B)
2748474 B
ありがとうございます（＾＾
HGから採寸してますが、どうしてもガンキャノンはもう少しマッチョな体型にしたくてボリュームアップしました。肩の形状は当時の自分では無理でしたので、スジ彫りで仕上げてます。

で、次は足首の製作に取り掛かかります。

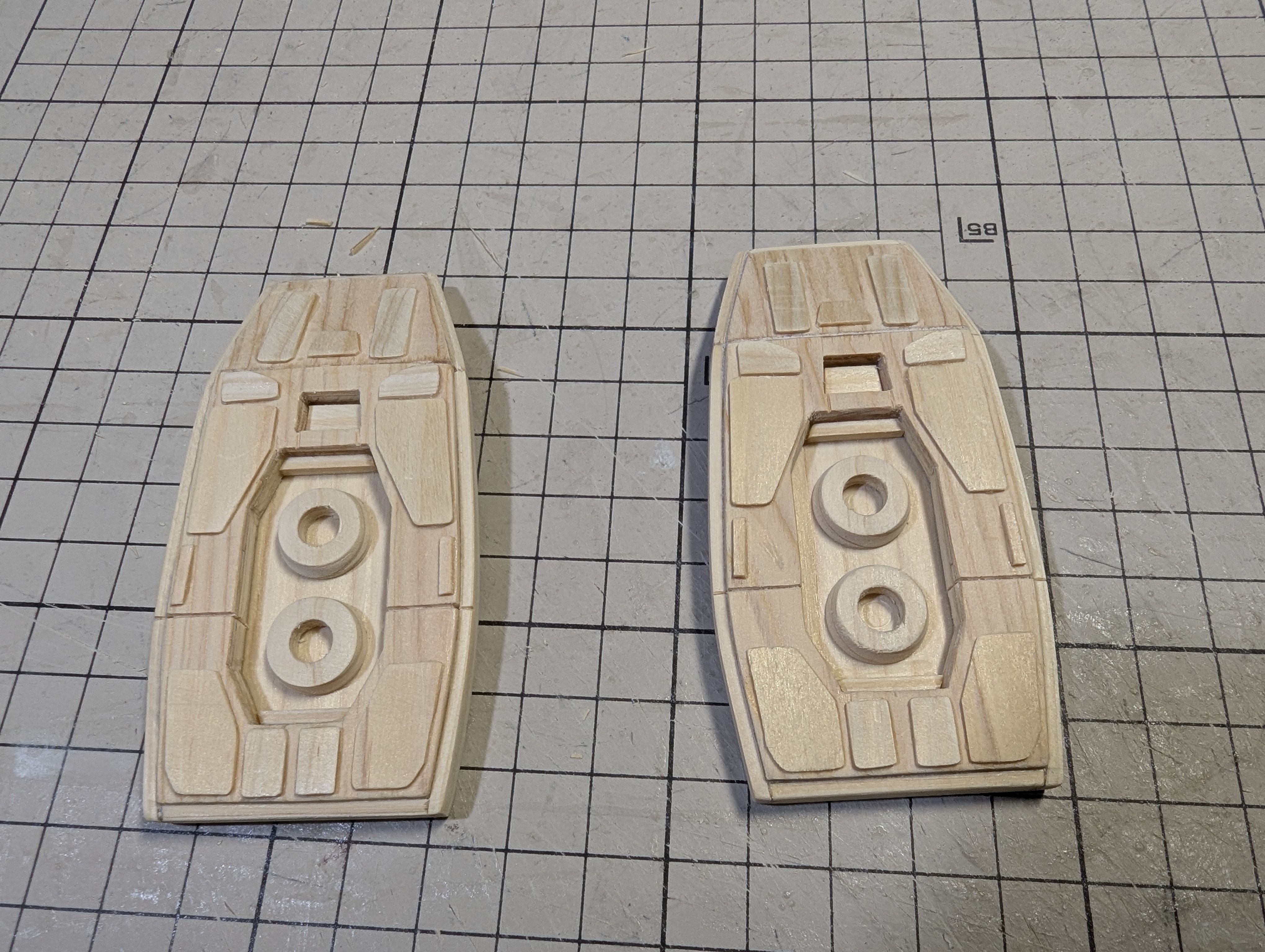

足の裏から開始です。
…39無題Nameくまぷん 26/01/16(金)22:12:56 IP:60.144.*(bbtec.net)No.201925+

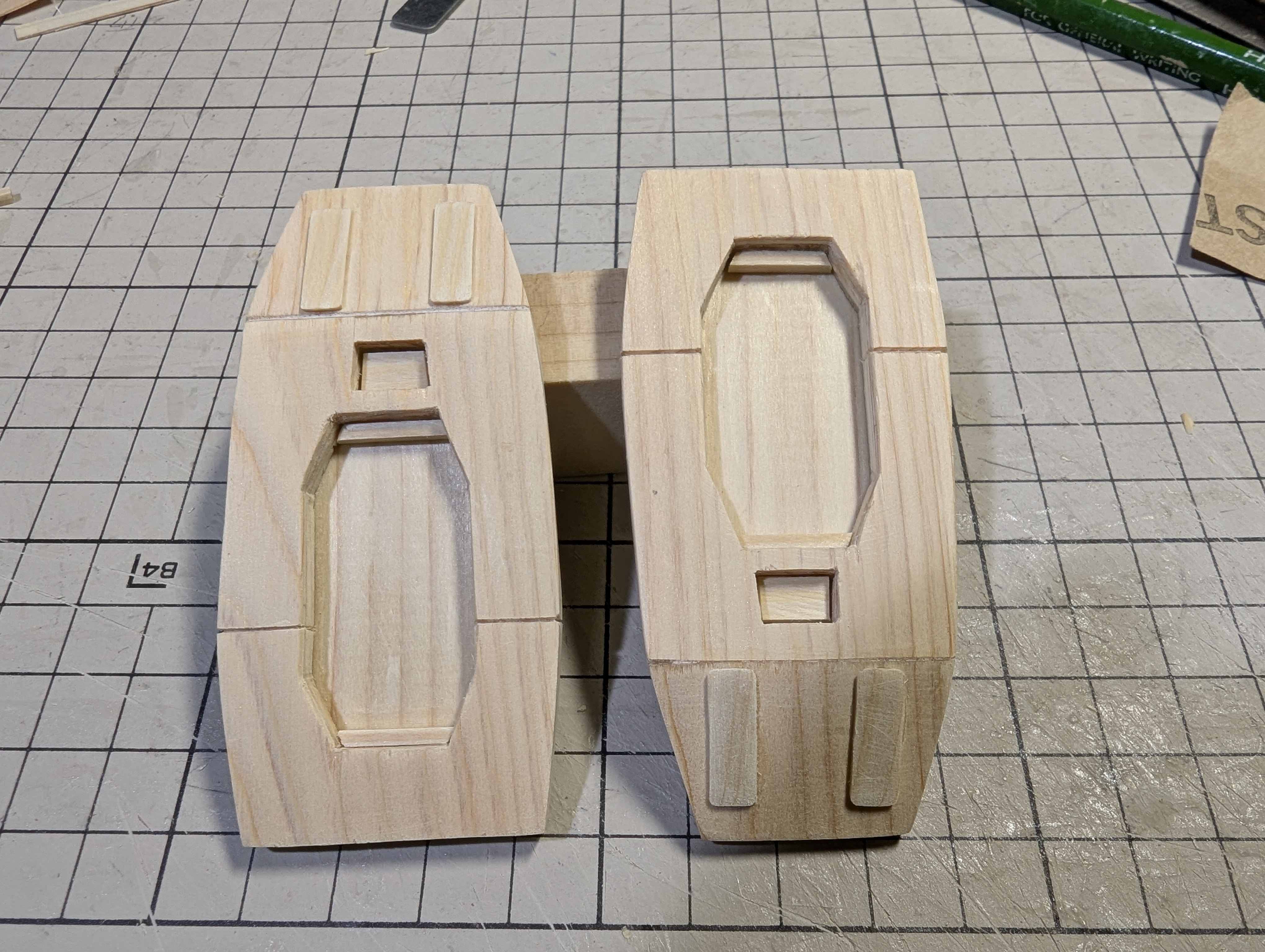

    1768569176209.jpg-(2602761 B)
2602761 B
次に作ったズゴックもあるので、ある程度キャノンの製作工程を紹介したら貼りたいと思います。

Xもやっているので、もっと細かい段階もポストしてますので、よかったらそちらもどうぞｗ（宣伝ｗ）
…40無題Nameくまぷん 26/01/16(金)22:17:15 IP:60.144.*(bbtec.net)No.201926+
    1768569435770.jpg-(2676851 B)
2676851 B
本文無し
…41無題Nameくまぷん 26/01/16(金)22:17:55 IP:60.144.*(bbtec.net)No.201927+

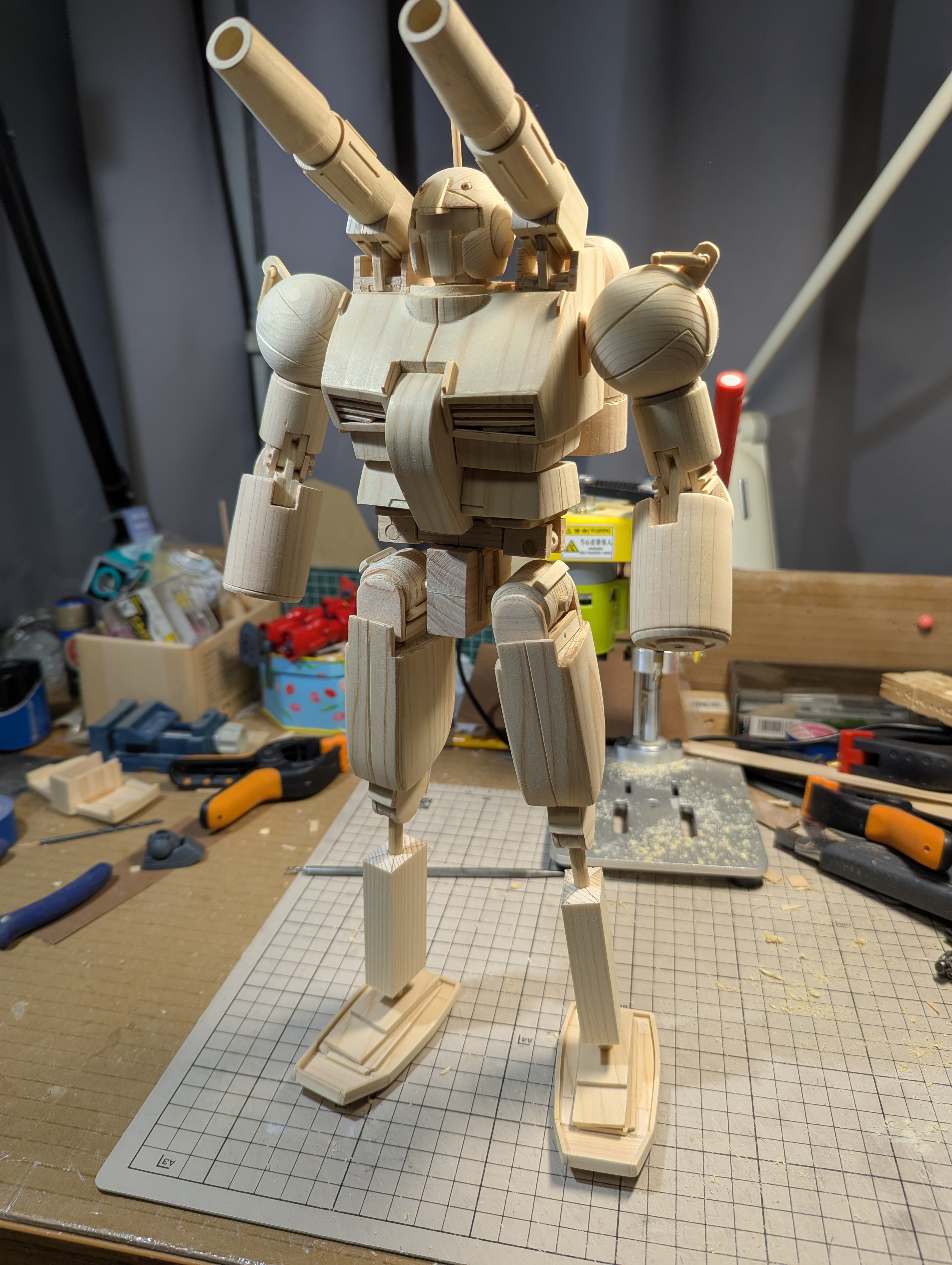

    1768569475556.jpg-(2248197 B)
2248197 B
本文無し

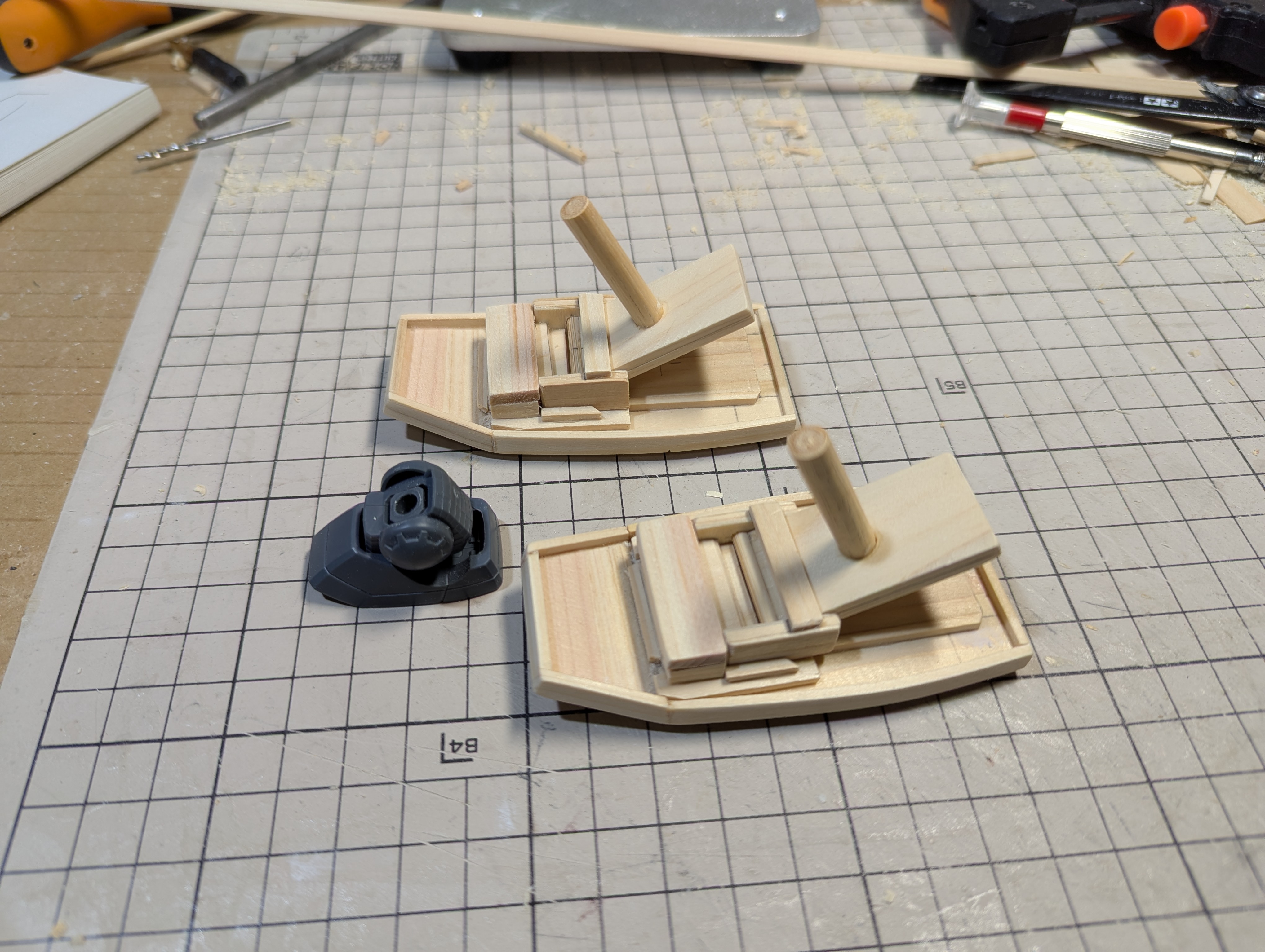

…42無題Nameくまぷん 26/01/16(金)22:19:31 IP:60.144.*(bbtec.net)No.201928+
    1768569571179.jpg-(2110947 B)
2110947 B
本文無し

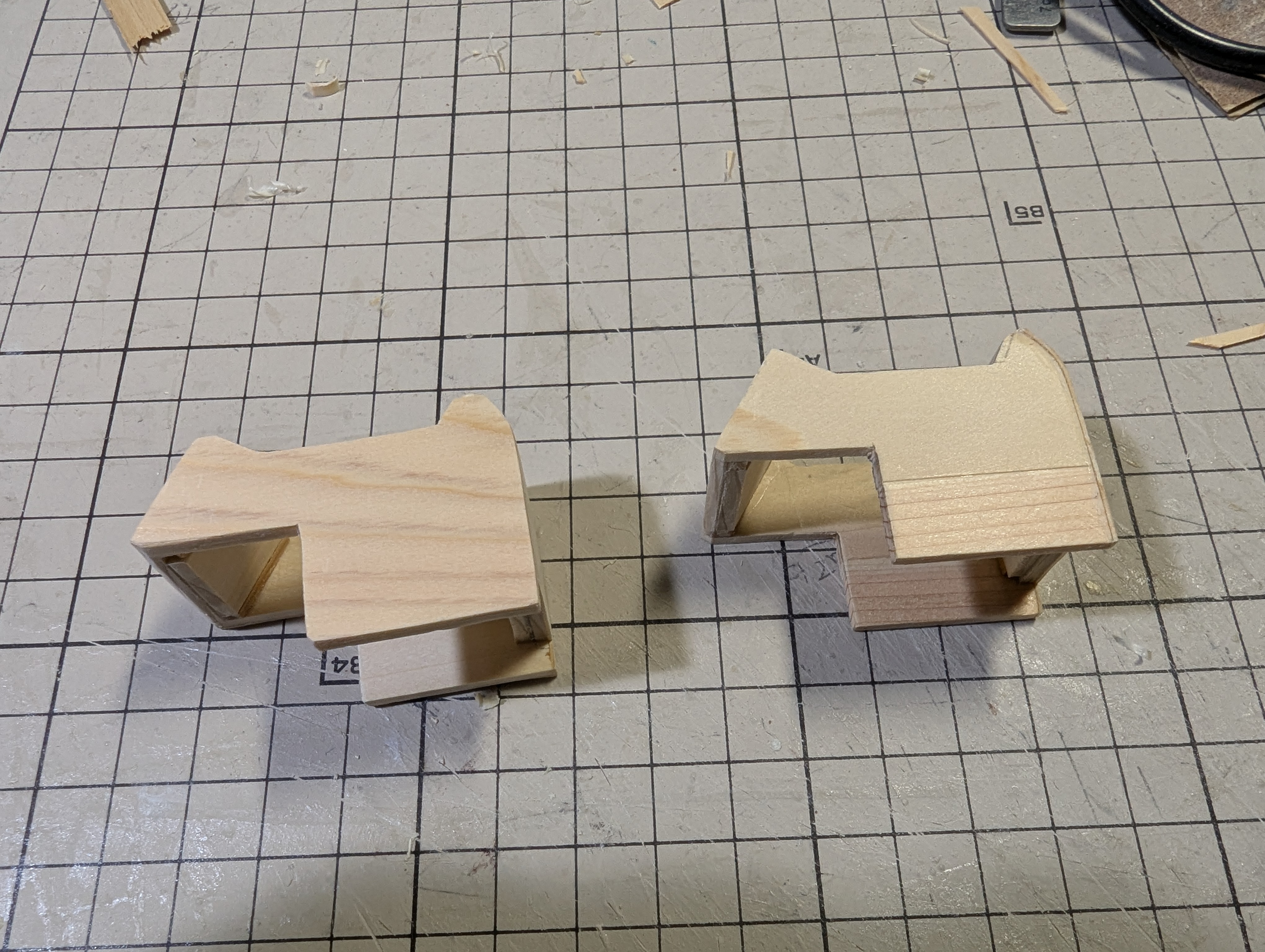

…43無題Nameくまぷん 26/01/16(金)22:20:39 IP:60.144.*(bbtec.net)No.201929+
    1768569639586.jpg-(2587101 B)
2587101 B
本文無し

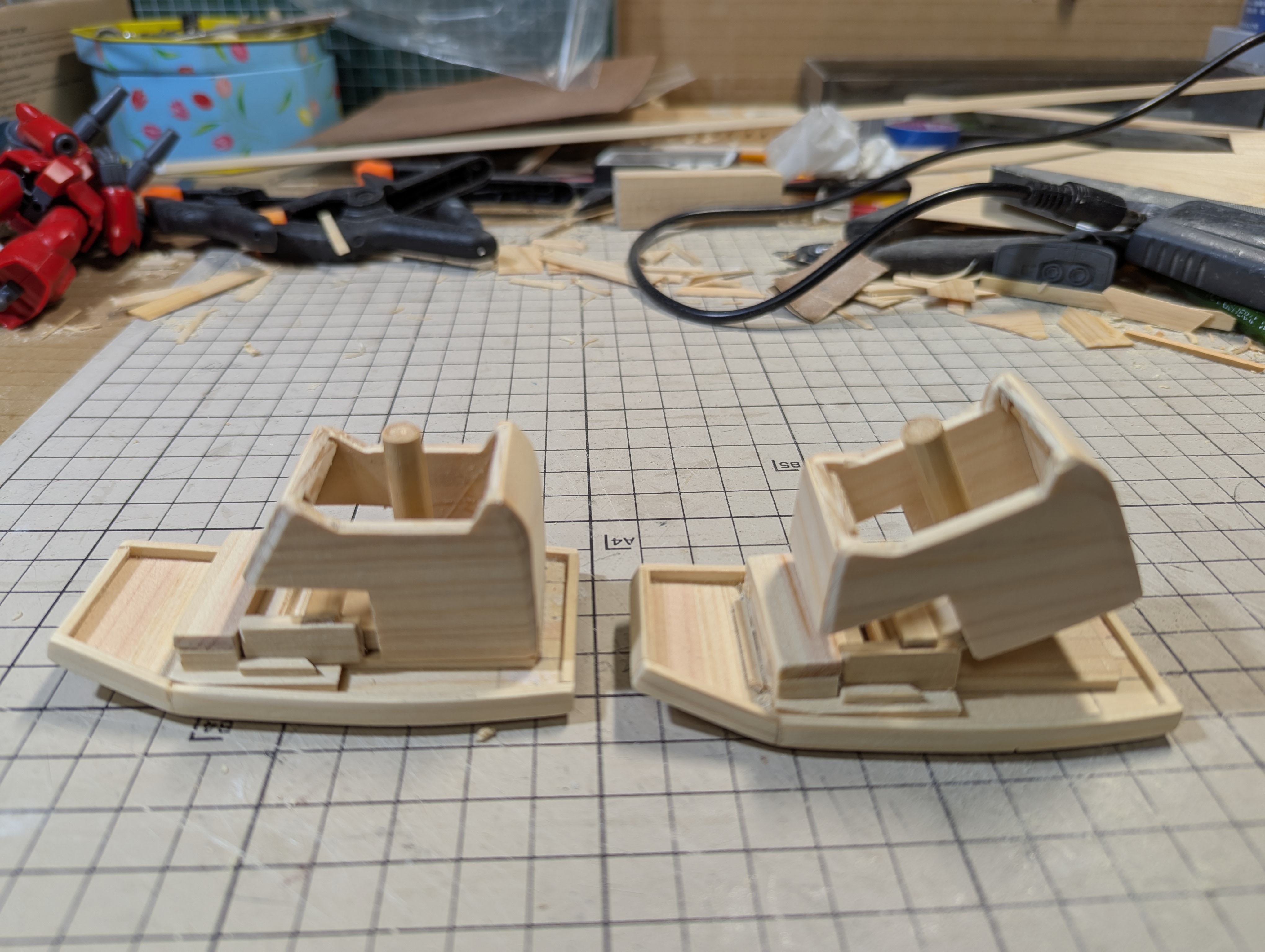

…44無題Nameくまぷん 26/01/16(金)22:21:25 IP:60.144.*(bbtec.net)No.201930+
    1768569685190.jpg-(1820408 B)
1820408 B
本文無し

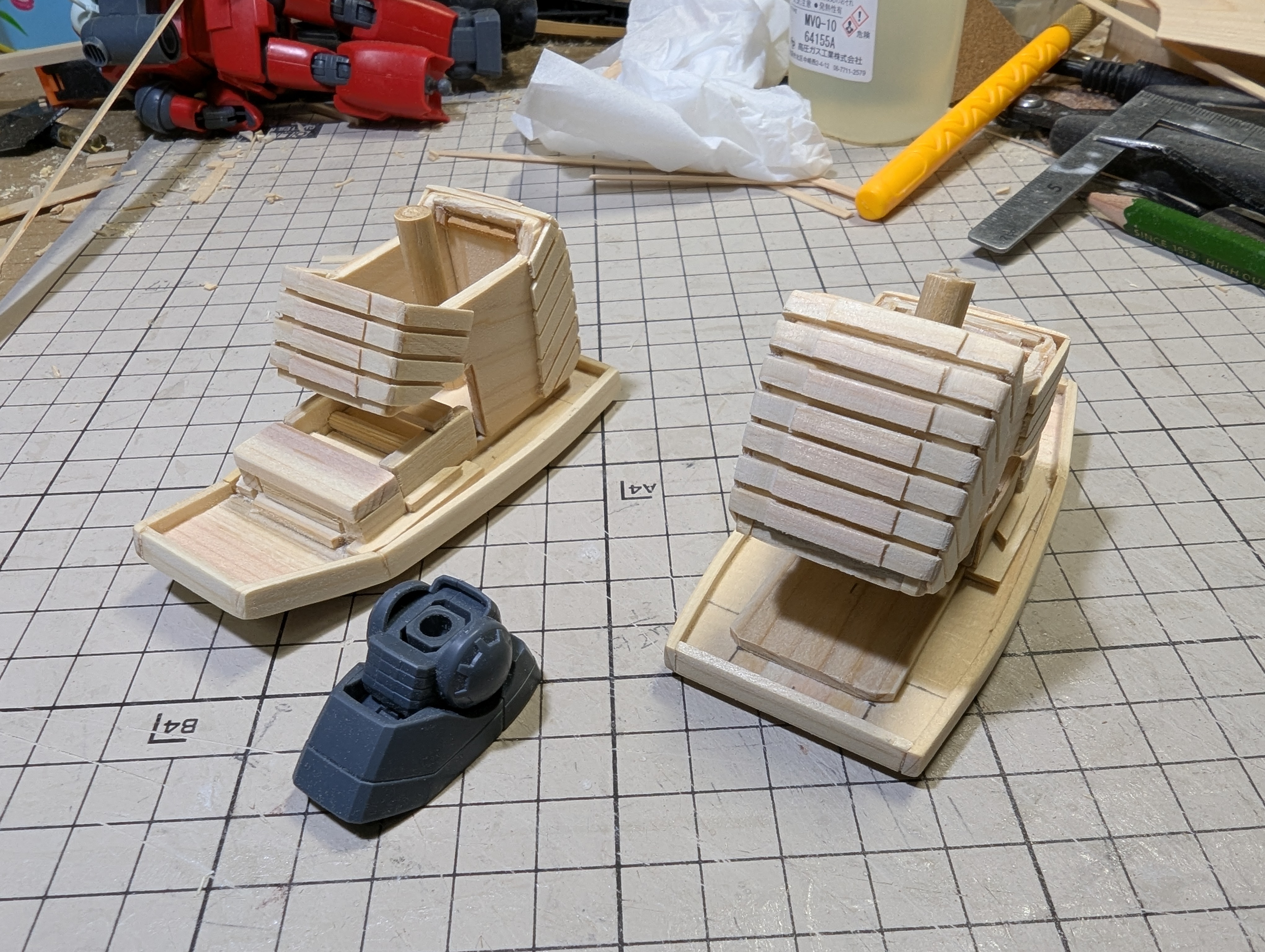

…45無題Nameくまぷん 26/01/16(金)22:22:12 IP:60.144.*(bbtec.net)No.201931+
    1768569732133.jpg-(2579871 B)
2579871 B
本文無し

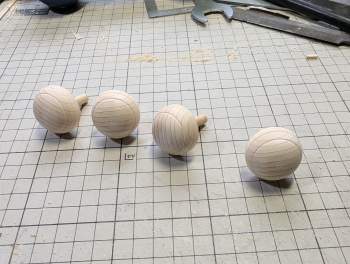

…46無題Nameくまぷん 26/01/16(金)22:22:54 IP:60.144.*(bbtec.net)No.201932+
    1768569774622.jpg-(2664093 B)
2664093 B
本文無し

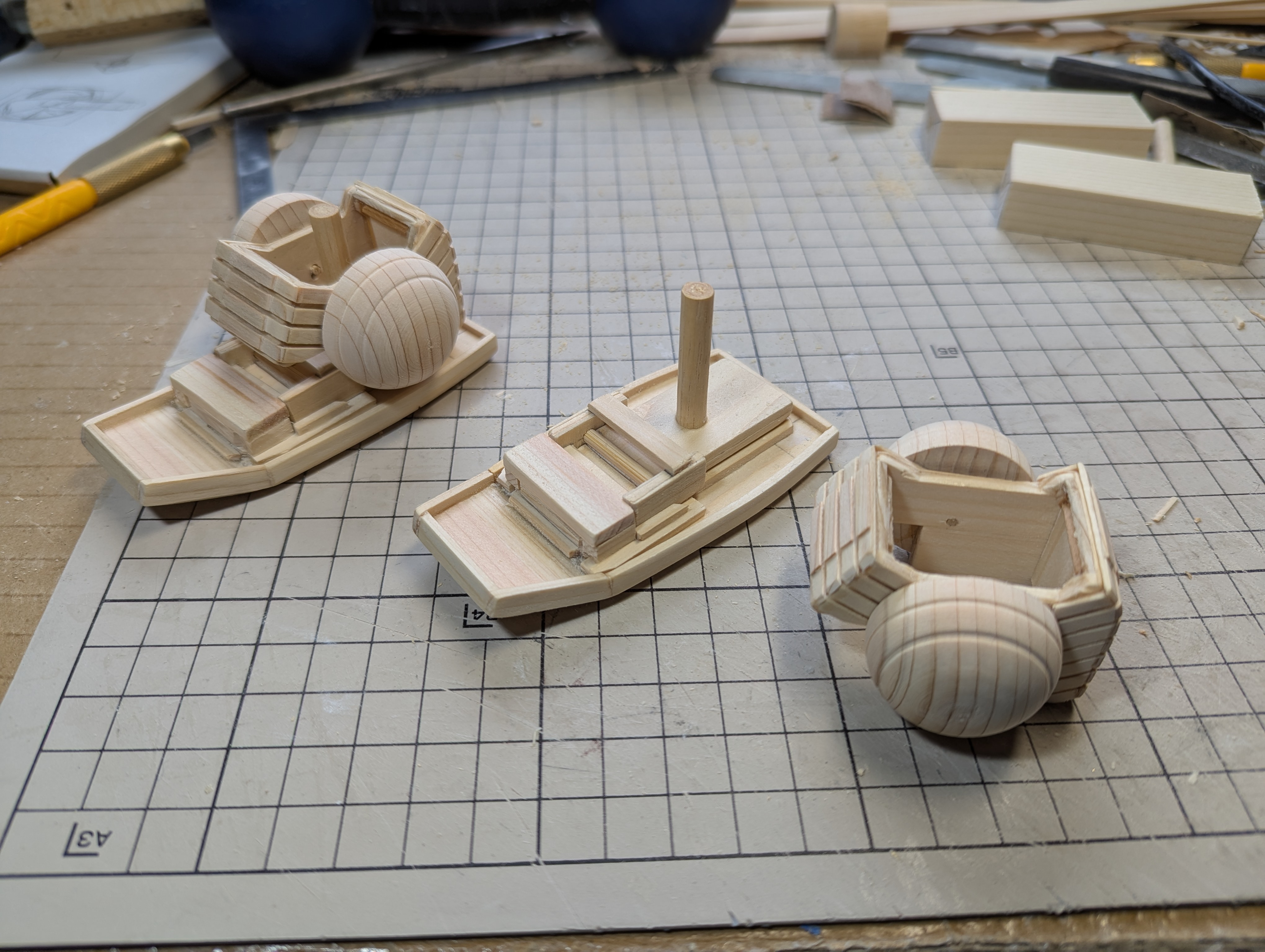

…47無題Nameくまぷん 26/01/16(金)22:23:48 IP:60.144.*(bbtec.net)No.201933+
    1768569828759.jpg-(2047774 B)
2047774 B
本文無し

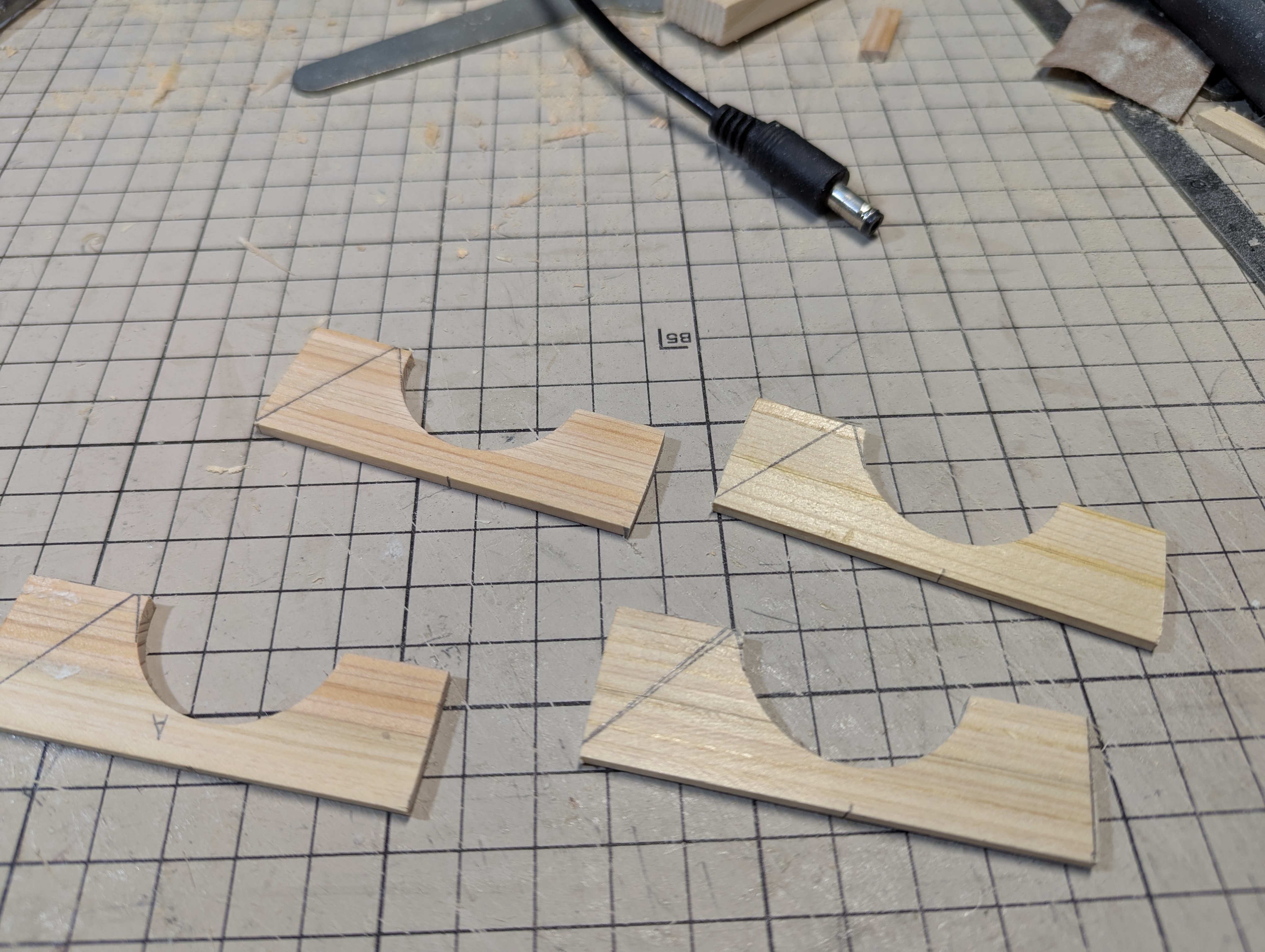

…48無題Nameくまぷん 26/01/16(金)22:25:06 IP:60.144.*(bbtec.net)No.201934+
    1768569906703.jpg-(2304849 B)
2304849 B
足首の外装部分です。
…49無題Nameくまぷん 26/01/16(金)22:26:14 IP:60.144.*(bbtec.net)No.201935+

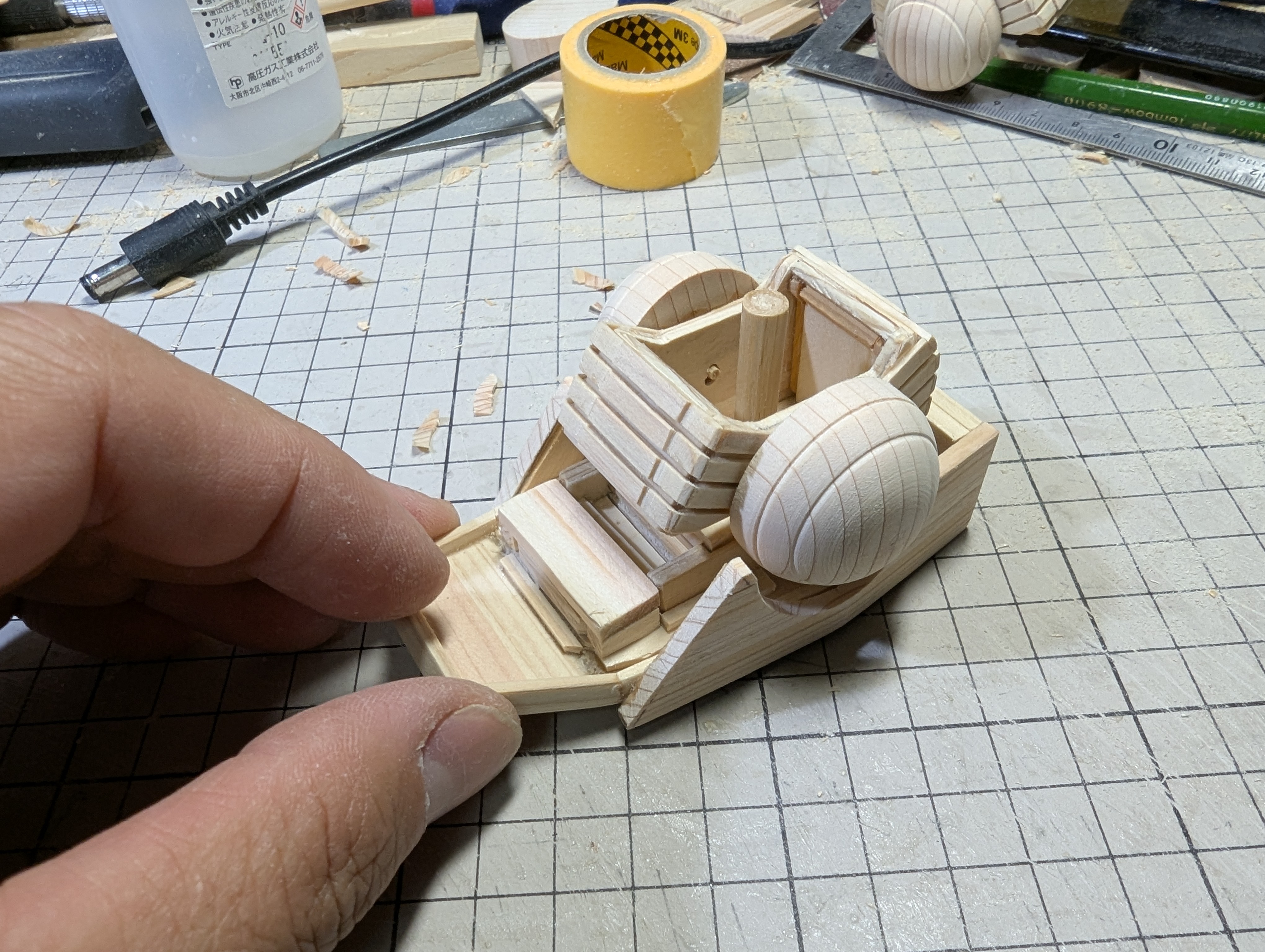

    1768569974806.jpg-(2512522 B)
2512522 B
本文無し

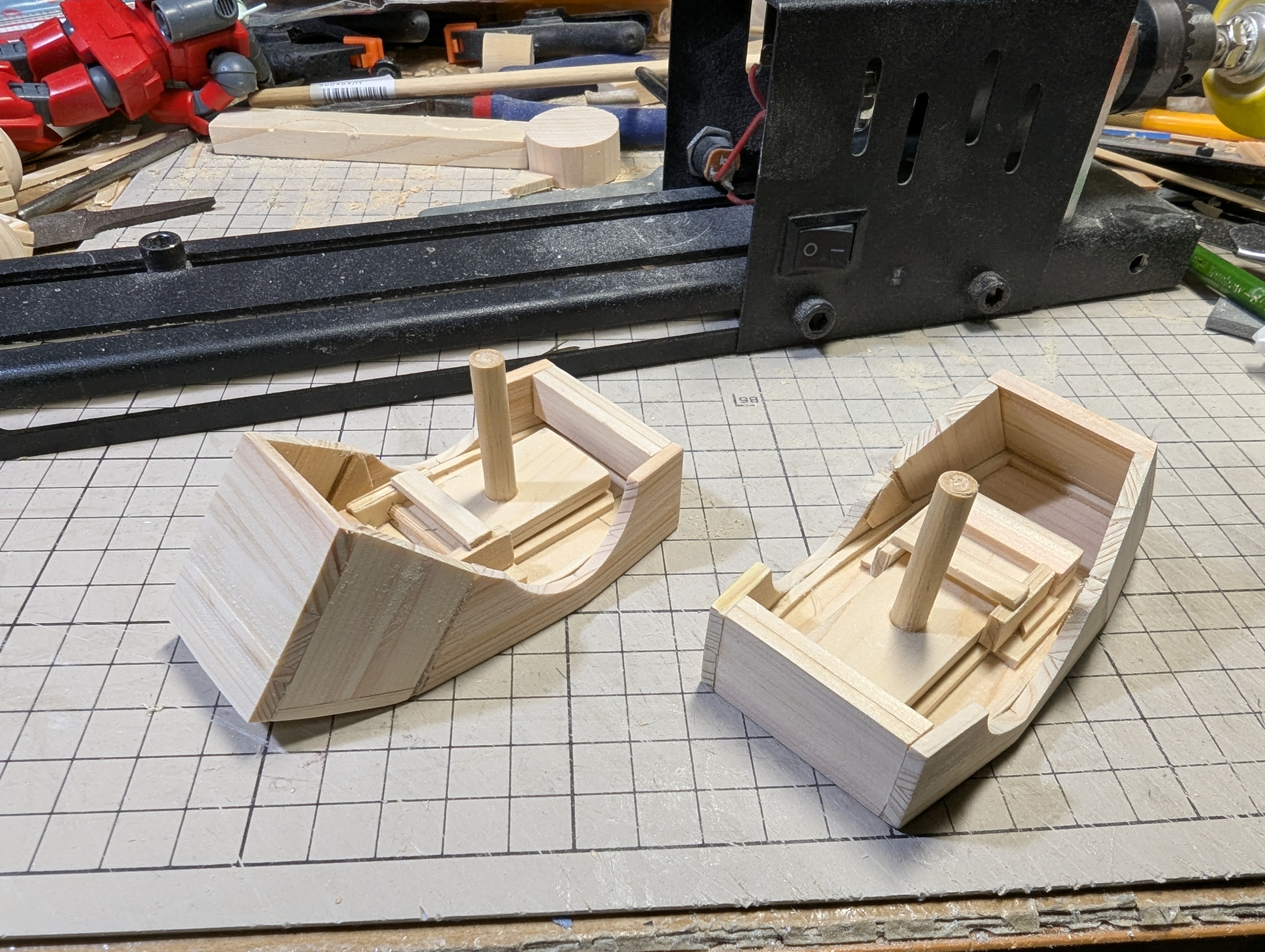

…50無題Nameくまぷん 26/01/16(金)22:30:44 IP:60.144.*(bbtec.net)No.201936+
    1768570244606.jpg-(2721049 B)
2721049 B
ここまで来たらそれっぽくなってきたと思いますｗ

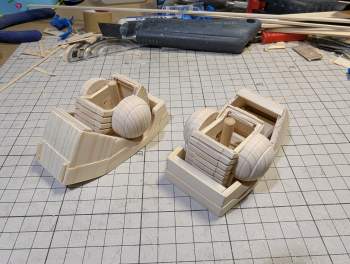

…51無題Nameくまぷん 26/01/16(金)22:32:24 IP:60.144.*(bbtec.net)No.201937+
    1768570344350.jpg-(2791458 B)
2791458 B
で、化粧用に突板を貼って継ぎ目を消して足首完成です。

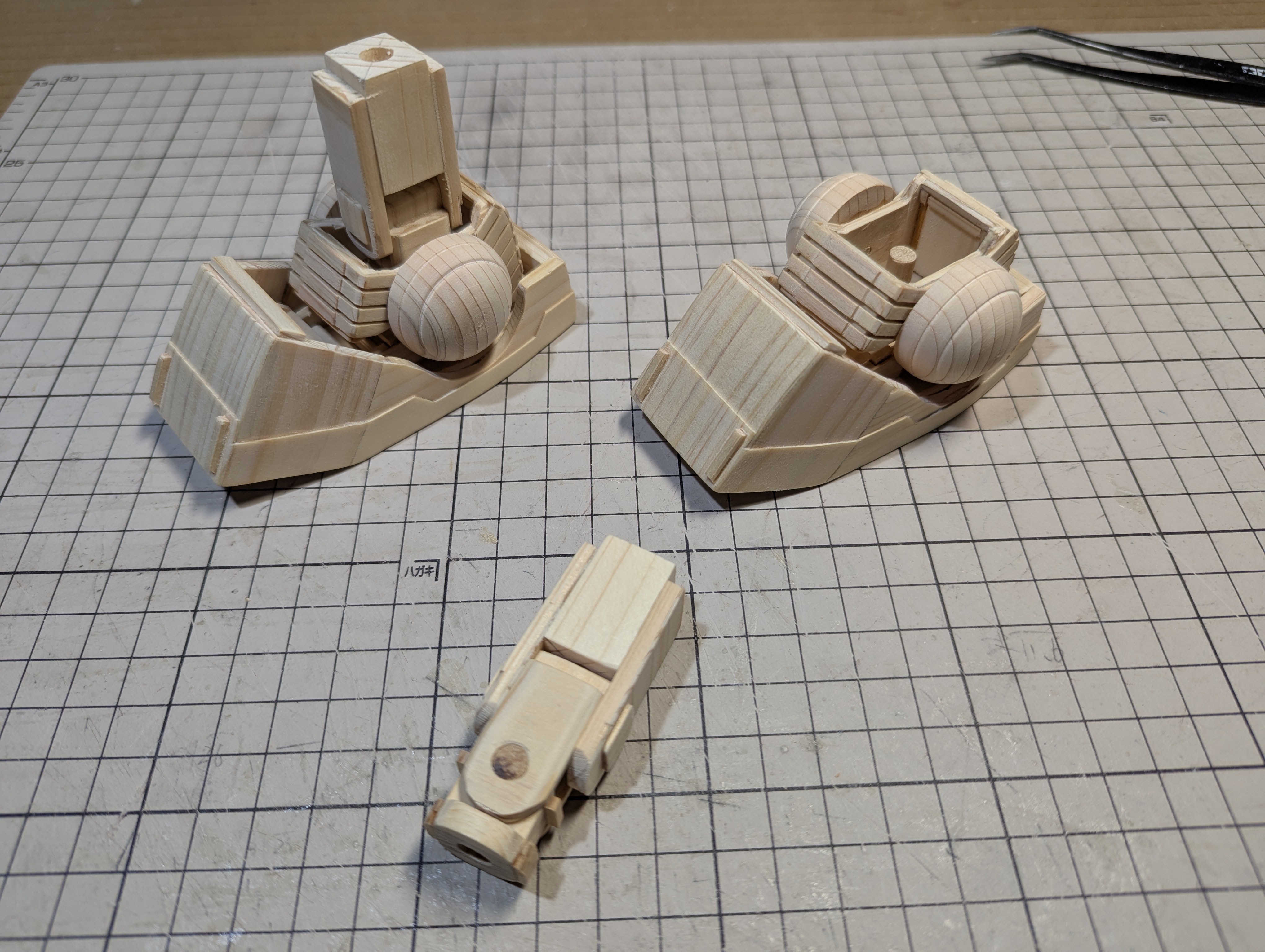

…52無題Nameくまぷん 26/01/16(金)22:37:55 IP:60.144.*(bbtec.net)No.201938そうだねx1
    1768570675970.jpg-(2378200 B)
2378200 B
足首内部のギミックです。
回転方向として前後左右、水平方向と動かせます。
以前のジオングで培った形状をそのまま移植しています。
初期のザクやガンダムではボールジョイントの採用でしたので、ここまで動かすことは出来ません。
…53無題Name名無し 26/01/17(土)16:39:50 IP:1.115.*(bbtec.net)No.201942そうだねx1
楽しく拝見させて頂いております　ご自愛ください

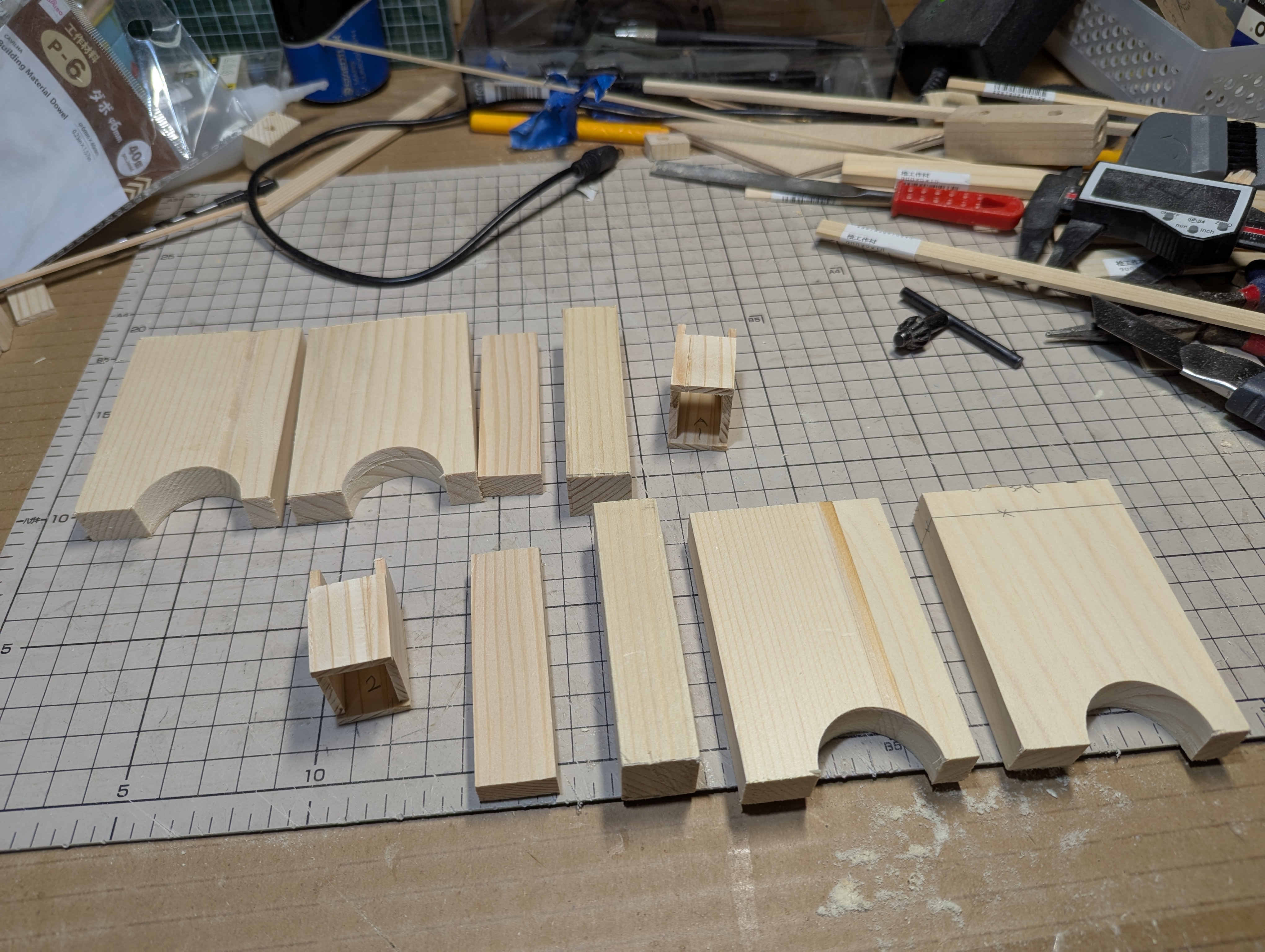

…54無題Nameくまぷん 26/01/17(土)20:10:16 IP:60.144.*(bbtec.net)No.201943+
    1768648216563.jpg-(2466665 B)
2466665 B
＞楽しく拝見させて頂いております　ご自愛ください

いつもありがとうございます。楽しんで頂けたら何よりです（＾＾

この画像はふくらはぎの部材になります。60mm幅の部材を切り、ホルソーを使用して大型の穴を空けています。これを芯になる角材を囲うように貼り合わせて全体を削る作業になります。

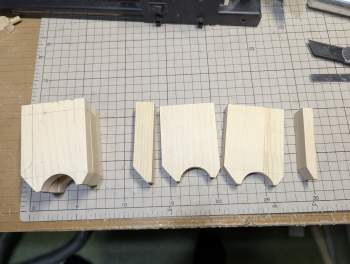

…55無題Nameくまぷん 26/01/17(土)20:11:11 IP:60.144.*(bbtec.net)No.201944+
    1768648271795.jpg-(2771652 B)
2771652 B
本文無し

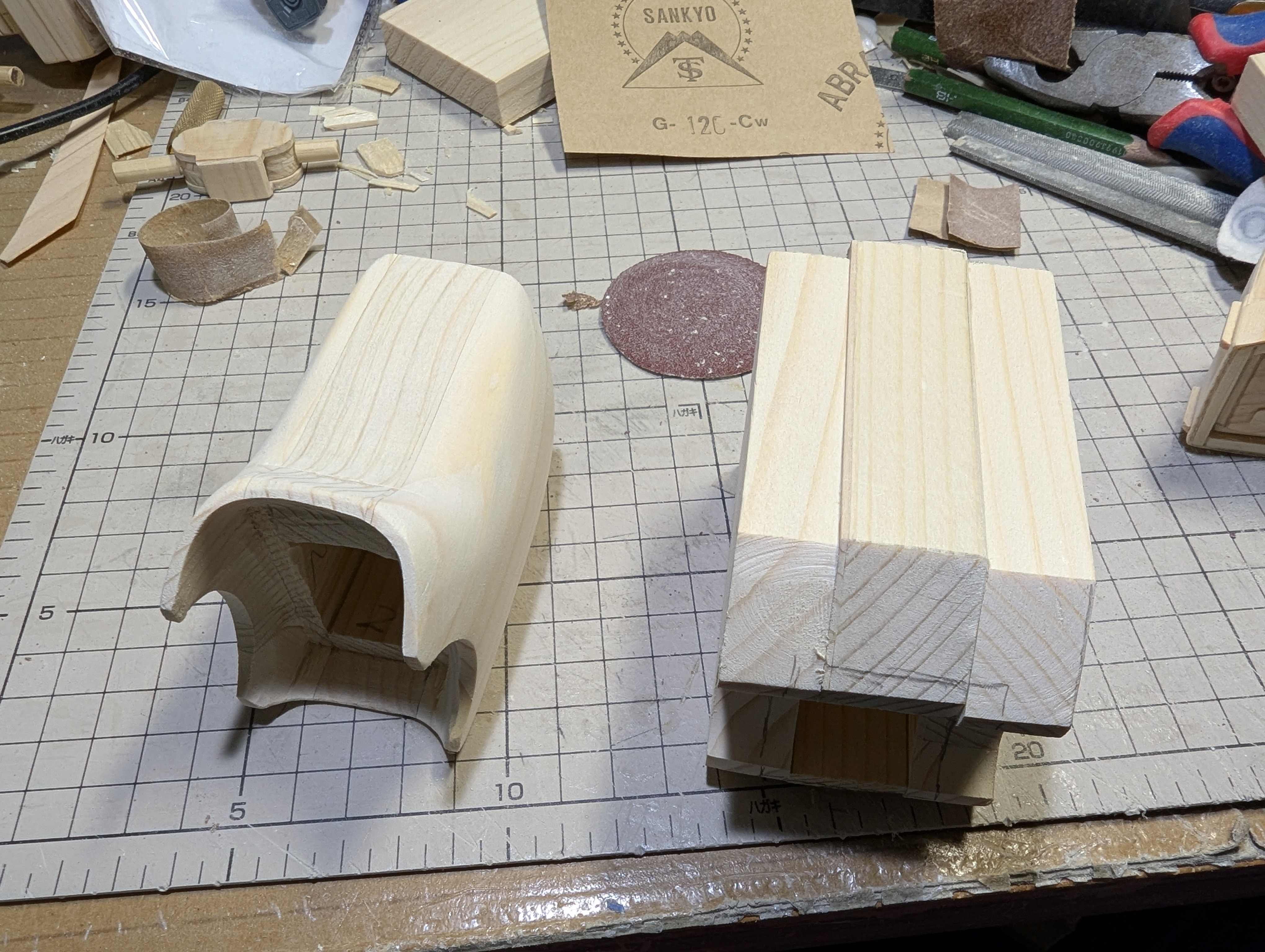

…56無題Nameくまぷん 26/01/17(土)20:11:52 IP:60.144.*(bbtec.net)No.201945+
    1768648312198.jpg-(2629138 B)
2629138 B
本文無し

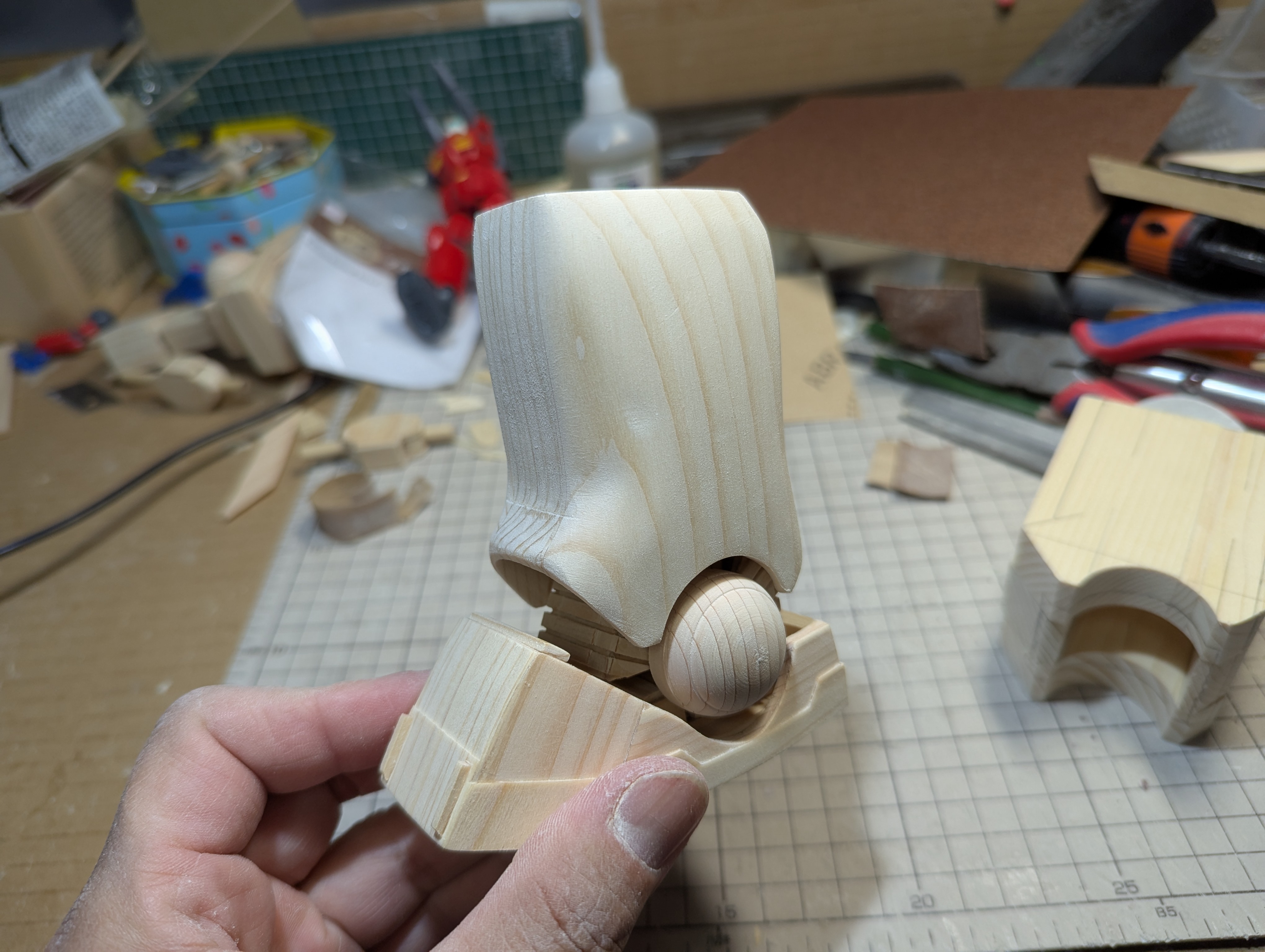

…57無題Nameくまぷん 26/01/17(土)20:14:40 IP:60.144.*(bbtec.net)No.201946+
    1768648480040.jpg-(1896781 B)
1896781 B
旋盤機に円形プレートのサンドペーパーを使用して全体を削りながら形状を整え、内部はリューターを使用して調整しています。

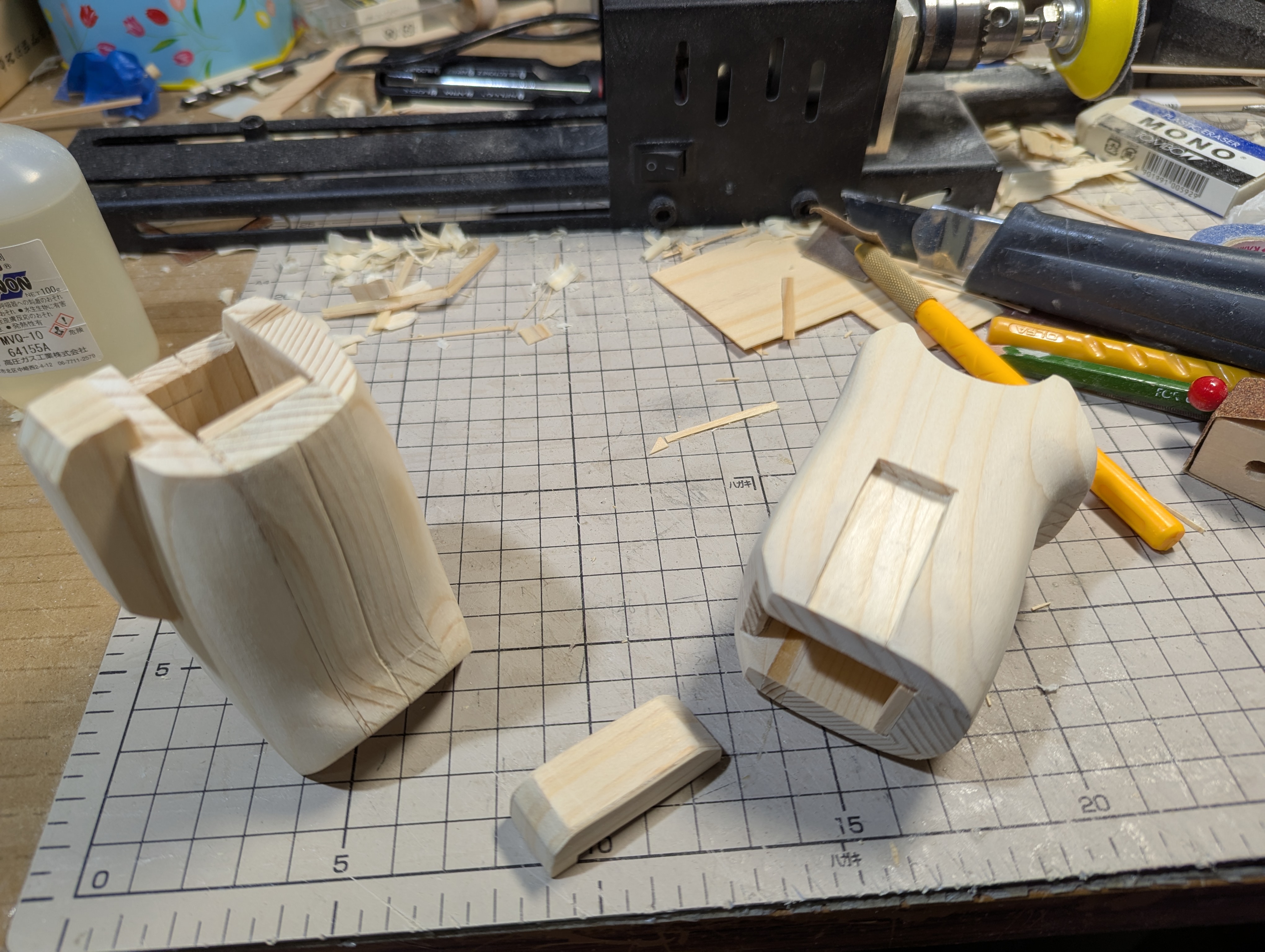

…58無題Nameくまぷん 26/01/17(土)20:15:54 IP:60.144.*(bbtec.net)No.201947+
    1768648554777.jpg-(2363805 B)
2363805 B
本文無し
…59無題Nameくまぷん 26/01/17(土)20:17:50 IP:60.144.*(bbtec.net)No.201948+

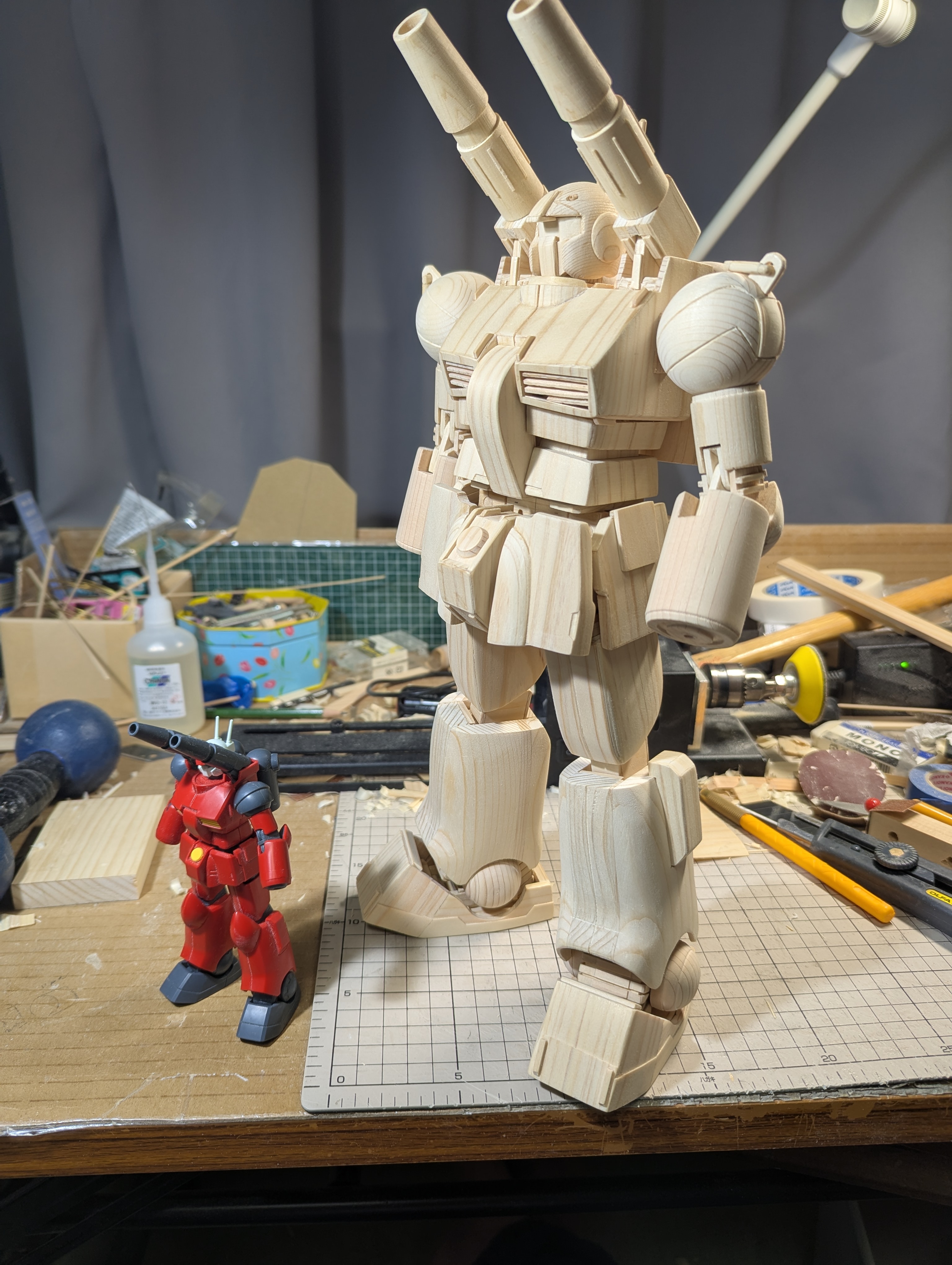

    1768648670905.jpg-(2295473 B)
2295473 B
部品合わせをしつつ、HGと並べて撮った画像です。
まだ膝当ては無い頃ですね。
…60無題Nameくまぷん 26/01/17(土)20:19:27 IP:60.144.*(bbtec.net)No.201949+
    1768648767067.jpg-(2098486 B)
2098486 B
本文無し
…61無題Nameくまぷん 26/01/17(土)20:20:30 IP:60.144.*(bbtec.net)No.201950+
    1768648830950.jpg-(2563491 B)
2563491 B
本文無し

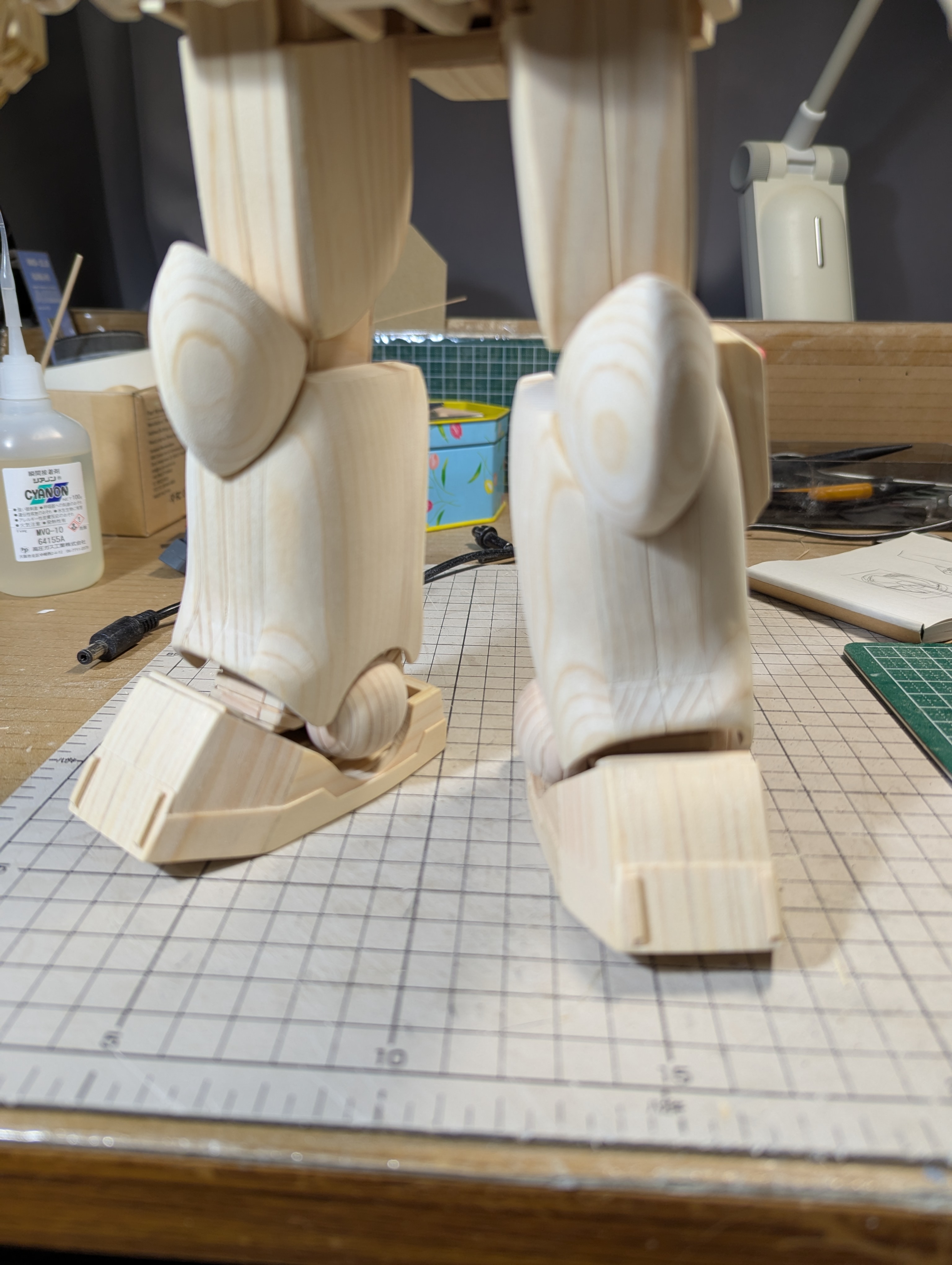

…62無題Nameくまぷん 26/01/17(土)20:22:38 IP:60.144.*(bbtec.net)No.201951+
    1768648958993.jpg-(1619805 B)
1619805 B
その後、膝当てを加工して、取り付け部分を削り落として接着しました。

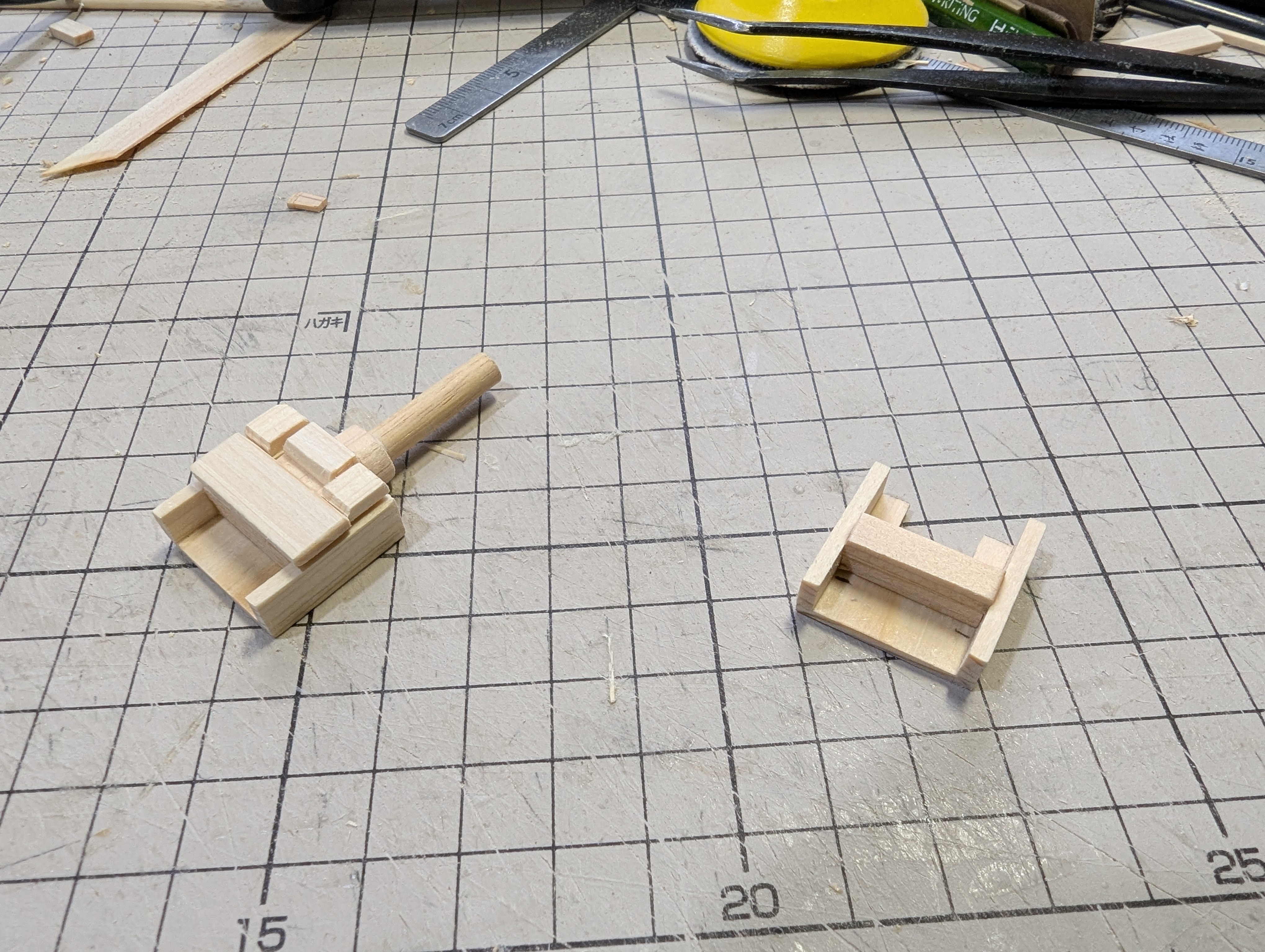

…63無題Nameくまぷん 26/01/17(土)20:25:27 IP:60.144.*(bbtec.net)No.201952+
    1768649127196.jpg-(2910044 B)
2910044 B
足が完成たので、次に手首の製作に。
以前作っていたものより1割ほど大きく作ることにして、ベース作製です。
…64無題Nameくまぷん 26/01/17(土)20:27:34 IP:60.144.*(bbtec.net)No.201953+
    1768649254840.jpg-(2665463 B)
2665463 B

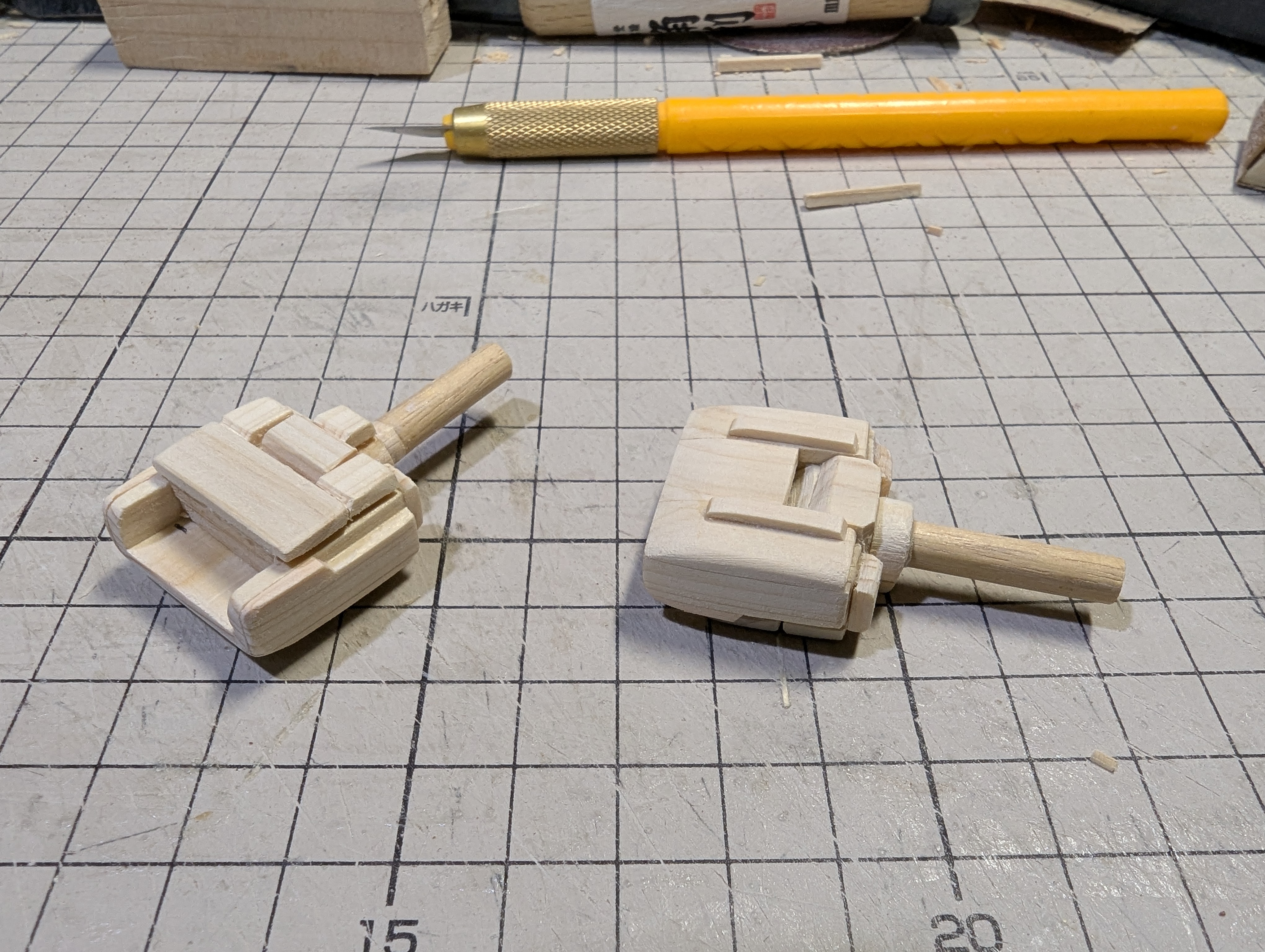

甲の部分を厚めに加工して迫力を付けています。
ガンキャノンは少しゴツい作りにしたほうが似合うのでここでもアレンジを加えました。

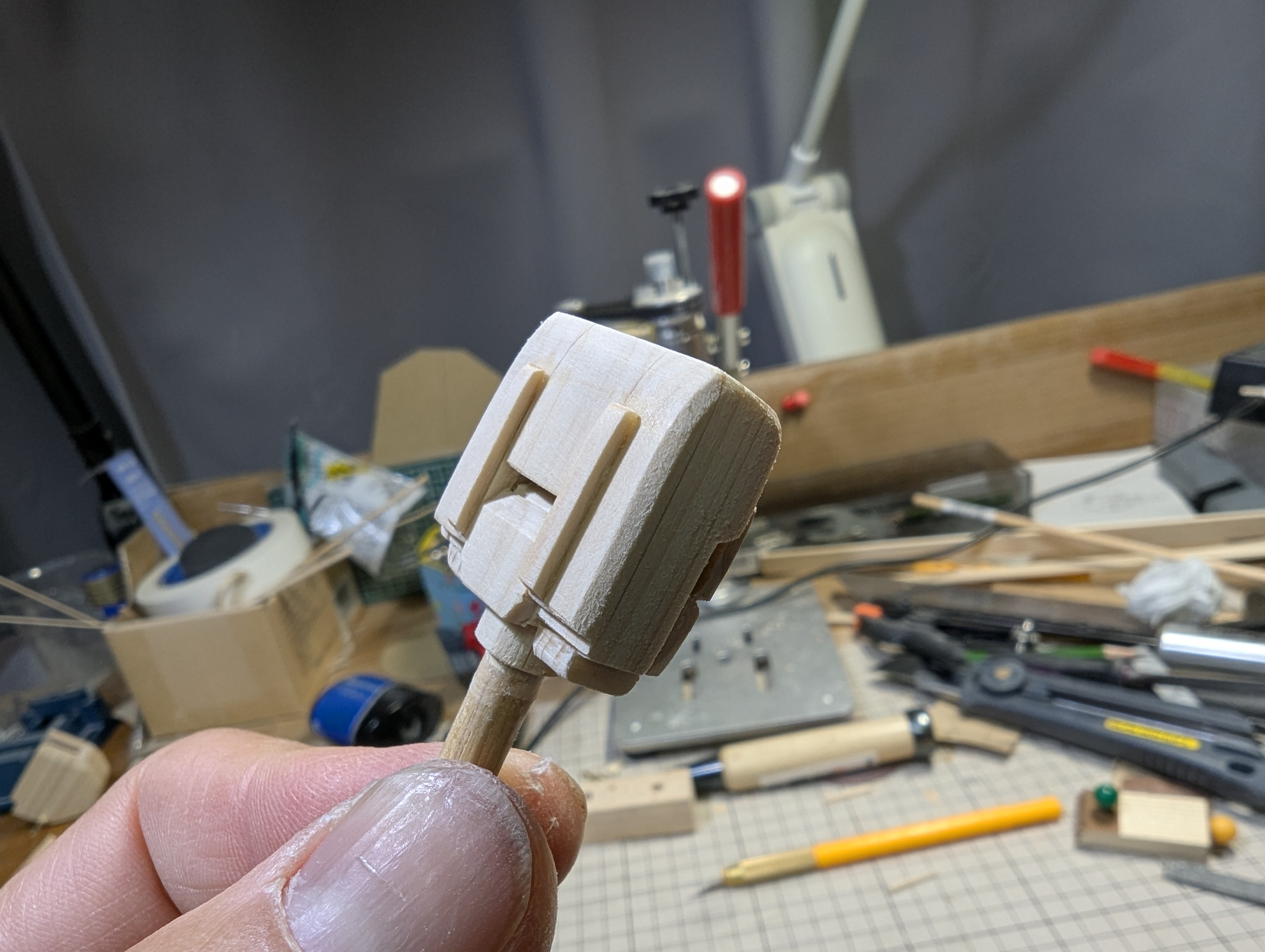

…65無題Nameくまぷん 26/01/17(土)20:28:22 IP:60.144.*(bbtec.net)No.201954+
    1768649302902.jpg-(1802203 B)
1802203 B
本文無し
…66無題Nameくまぷん 26/01/17(土)20:32:28 IP:60.144.*(bbtec.net)No.201955+

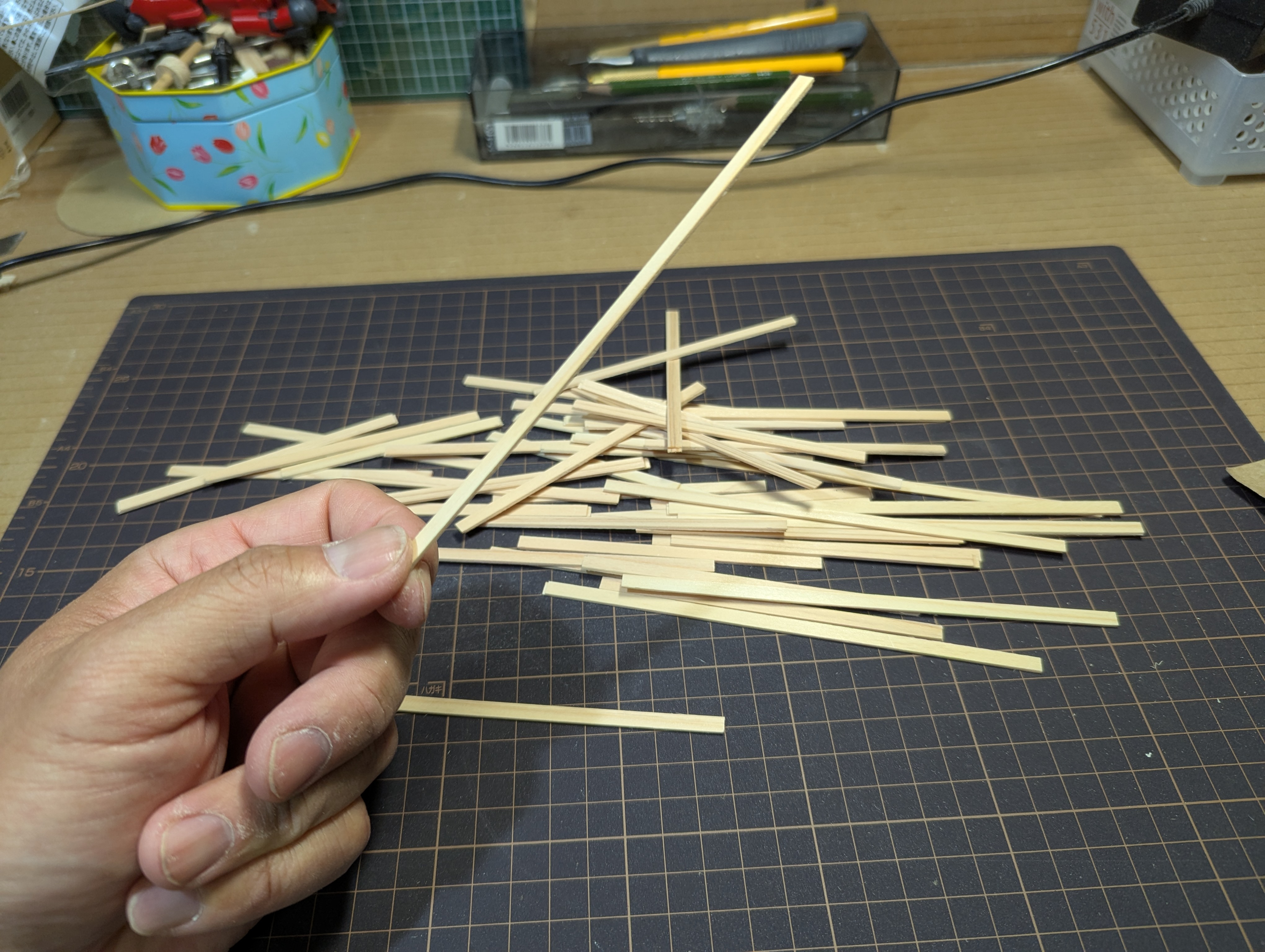

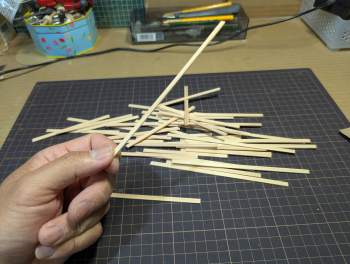

    1768649548441.jpg-(2636075 B)
2636075 B
指パーツの部材なんですが、ここから指を作る工程を撮り忘れてしまい、ちょっと凹みました。
約1mm厚の板を突板から作製して細切りにしています。
これを加工して指を動かせるように軸を組み込みながら作りました。

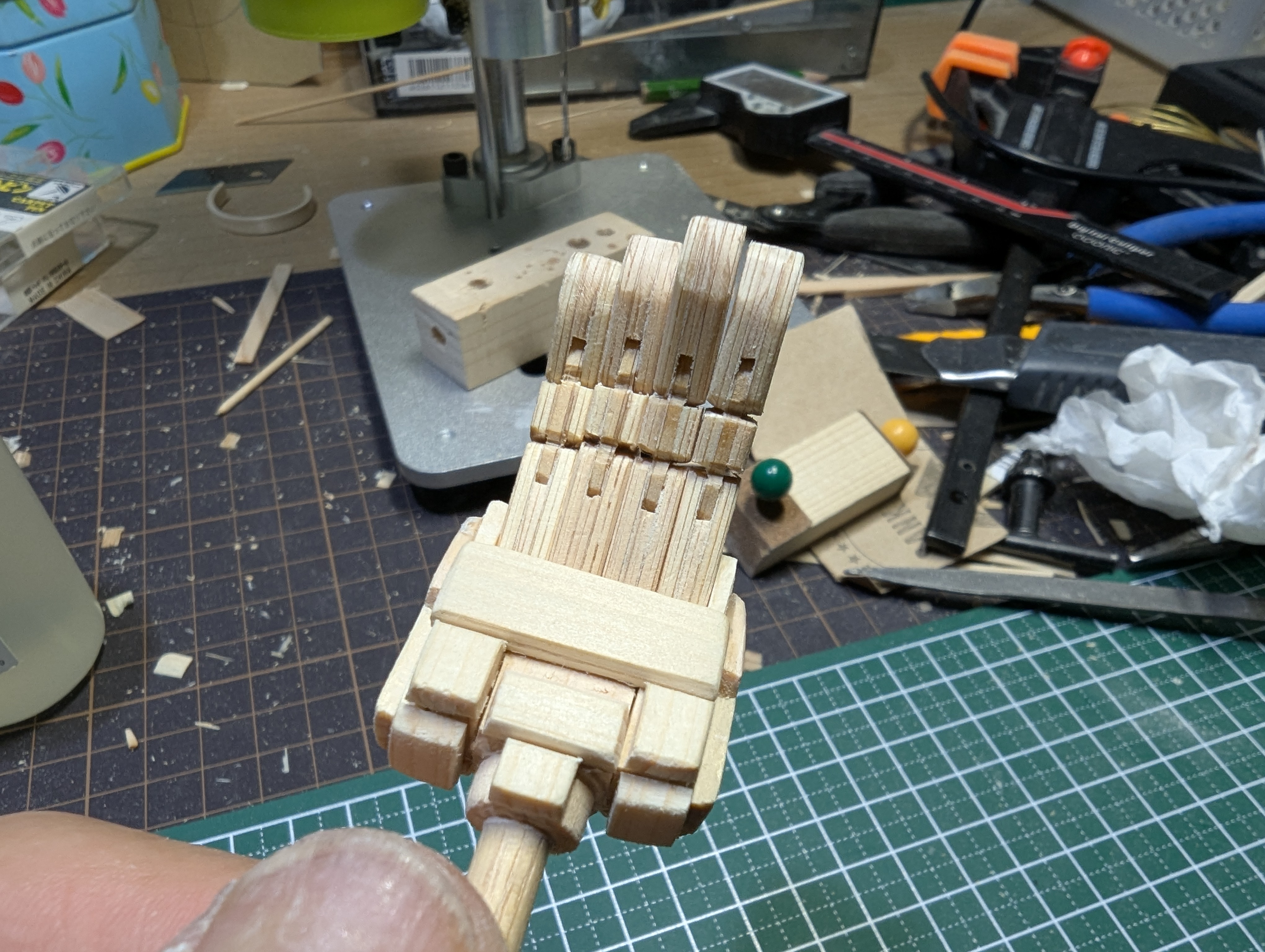

…67無題Nameくまぷん 26/01/17(土)20:33:31 IP:60.144.*(bbtec.net)No.201956+
    1768649611347.jpg-(2316587 B)
2316587 B
本文無し
…68無題Nameくまぷん 26/01/17(土)20:37:46 IP:60.144.*(bbtec.net)No.201957+

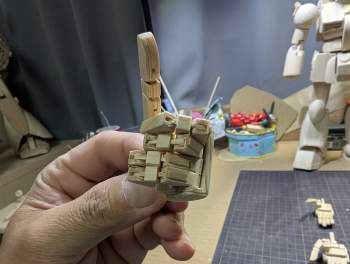

    1768649866517.jpg-(2286019 B)
2286019 B
親指以外の指は完全なパーには出来ませんが、一本づつ動かせるようにしてます。
親指は付け根にボールジョイントを仕込んで可動域を広げてあります。
親指が長いのは、後に作る武器を保持しやすくるするためです。
…69無題Nameくまぷん 26/01/17(土)20:38:32 IP:60.144.*(bbtec.net)No.201958+

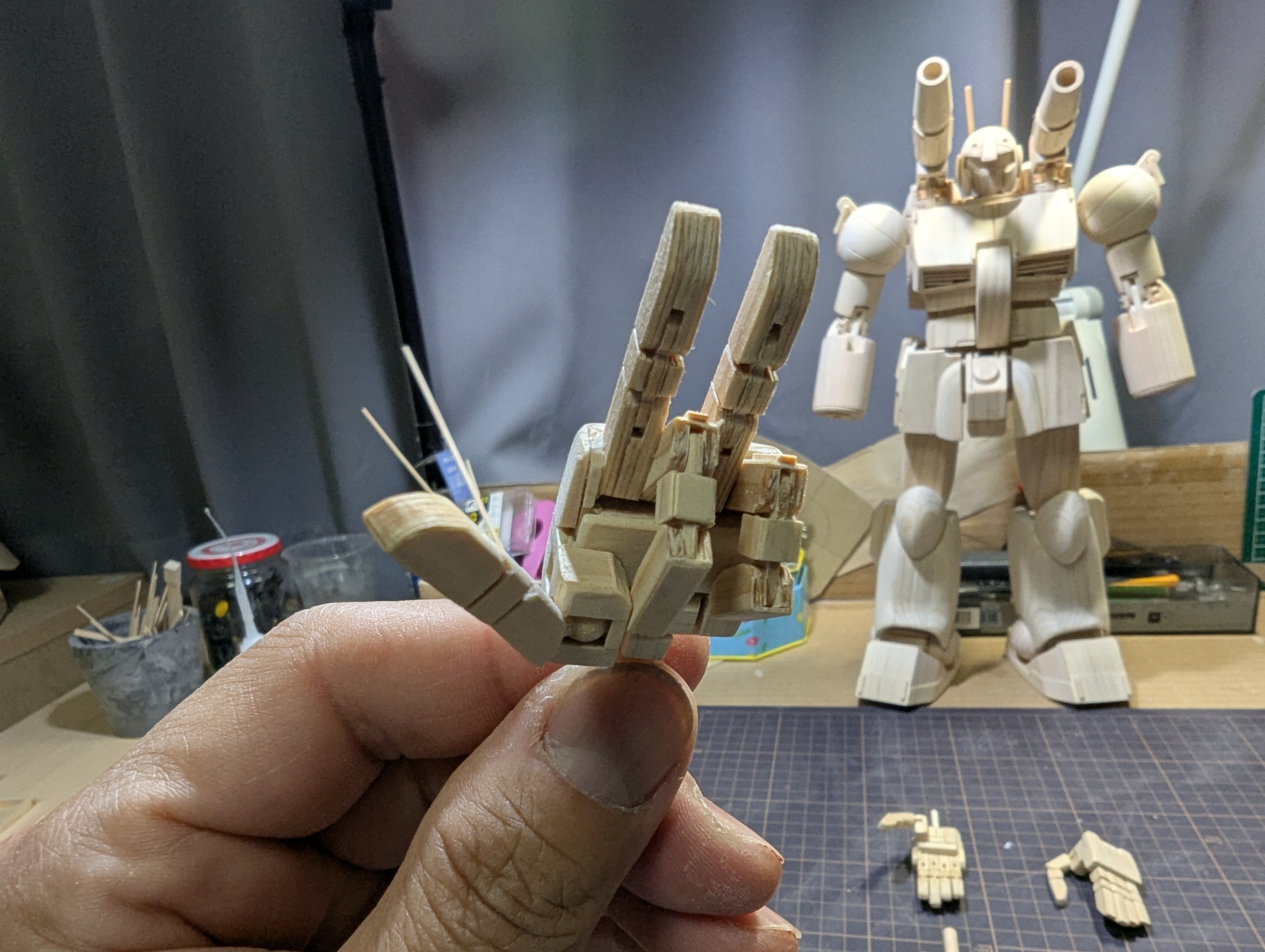

    1768649912233.jpg-(2346453 B)
2346453 B
本文無し

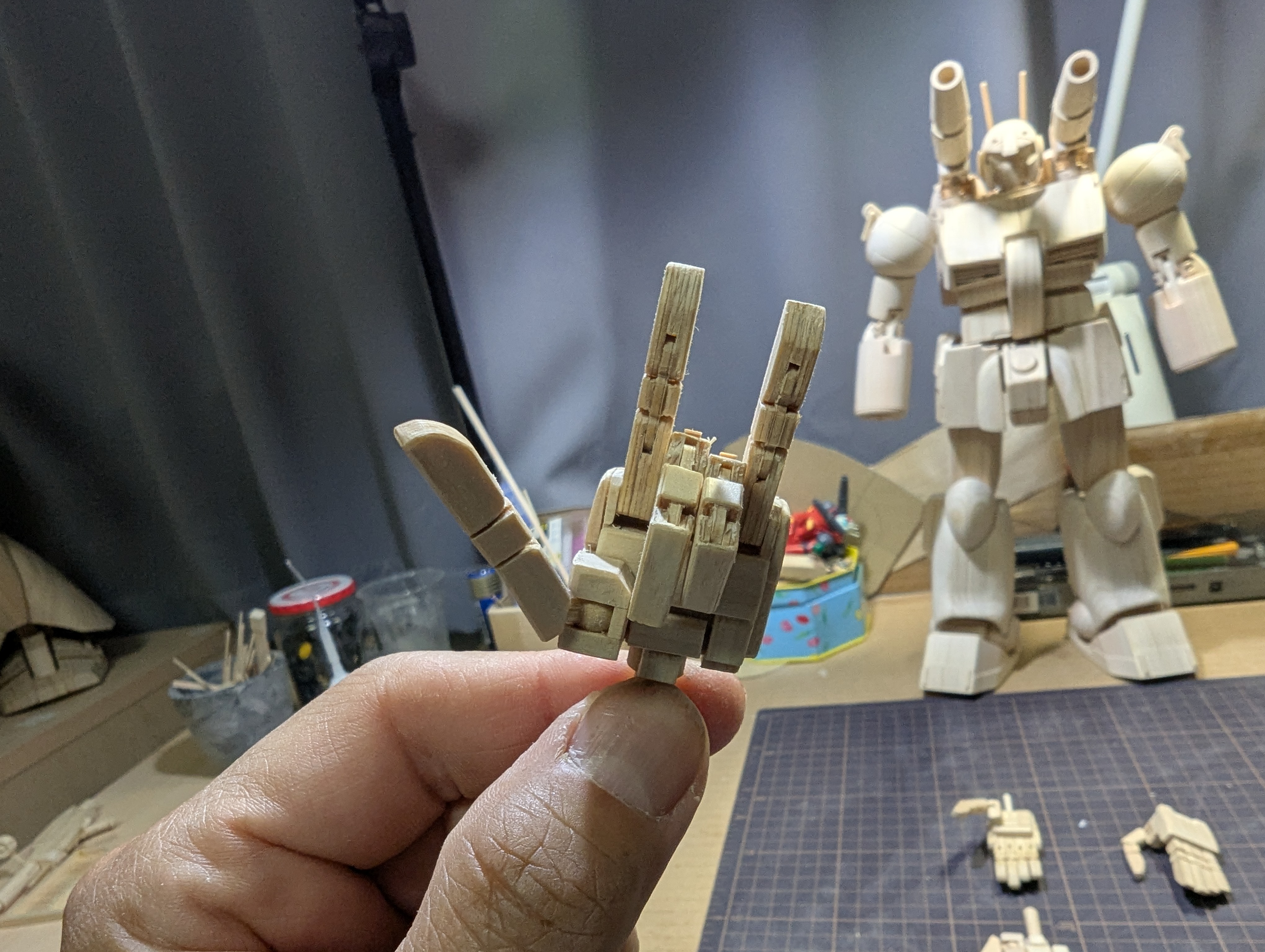

…70無題Nameくまぷん 26/01/17(土)20:40:10 IP:60.144.*(bbtec.net)No.201959+
    1768650010717.jpg-(2339522 B)
2339522 B
本文無し
…71無題Nameくまぷん 26/01/17(土)20:43:28 IP:60.144.*(bbtec.net)No.201960+

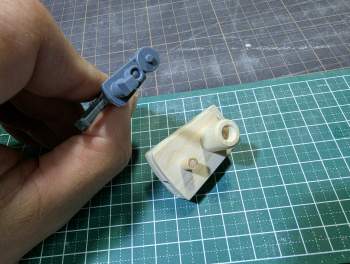

    1768650208183.jpg-(2978238 B)
2978238 B
ビームライフルです。
スコープの部分を動かせるようにしてあります。
…72無題Nameくまぷん 26/01/17(土)20:44:11 IP:60.144.*(bbtec.net)No.201961+
    1768650251884.jpg-(3017810 B)
3017810 B
本文無し
…73無題Nameくまぷん 26/01/17(土)20:45:35 IP:60.144.*(bbtec.net)No.201962+
    1768650335293.jpg-(2769395 B)
2769395 B
本文無し
…74無題Nameくまぷん 26/01/17(土)20:46:53 IP:60.144.*(bbtec.net)No.201963+
    1768650413982.jpg-(2652133 B)
2652133 B
本文無し
…75無題Nameくまぷん 26/01/17(土)20:48:08 IP:60.144.*(bbtec.net)No.201964+
    1768650488076.jpg-(2996761 B)
2996761 B
本文無し
…76無題Nameくまぷん 26/01/17(土)20:56:31 IP:60.144.*(bbtec.net)No.201965そうだねx1
    1768650991440.jpg-(2189527 B)
2189527 B
ライフルが完成して握らせてポーズを取って完成となります！
駆け足でしたが、このような流れで製作しました。
ふたばでは画像の容量制限があるので、晴れる範囲のものを掲載しました。すでに1年ほど前のものですが、慣れてきているとはいえ、まだまだですね。
後々乾燥対策で関節の強化、調整が出来るような後ミックも考案できたらなと思います。
長々とお付き合い頂きありがとうございました。
…77無題Nameくまぷん 26/01/17(土)20:58:42 IP:60.144.*(bbtec.net)No.201966+
    1768651122169.jpg-(2095824 B)
2095824 B
後ミック→ギミックの間違いです。
…78無題Nameくまぷん 26/01/17(土)21:04:25 IP:60.144.*(bbtec.net)No.201967+
    1768651465471.jpg-(2600602 B)
2600602 B

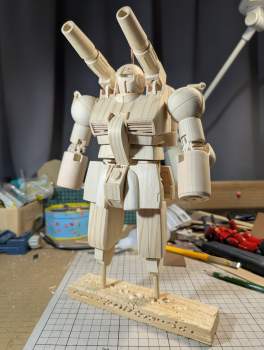

因みにほぼすべてのパーツはメンテナンスできるように分解できます。
ガンキャノンだけで約60個のパーツで構成されています。ｗｗ
…79無題Nameくまぷん 26/01/17(土)21:05:53 IP:60.144.*(bbtec.net)No.201968+
    1768651553756.jpg-(2144135 B)
2144135 B
本文無し
…80無題Name名無し 26/01/18(日)11:24:19 IP:60.236.*(mesh.ad.jp)No.201969+
なんか神棚に飾って毎日拝みたくなるシリーズですね〜
年末に煤払いとかしそう
…81無題Nameくまぷん 26/01/18(日)16:43:05 IP:60.144.*(bbtec.net)No.201971+
ありがとうございます。
以前、展示会で凄く感動してくれた方が居て、涙ぐんで見てくれたことがありました。嬉しかったですね。

現在は作業場と同じところに置くので、削り屑などの埃が堆積することがあるので、汚れなどには気をつけたいですね。
- GazouBBS + futaba-
